Les rails qui semblent identiques sur les plans peuvent se comporter très différemment une fois installés en rangée sur une surface inclinée : l'espacement des pannes s'élargit et les chemins de charge se déplacent, provoquant une courbure ou une déformation progressive du profil droit entre les supports. Cette déformation entraîne souvent un désalignement des modules et des serrages desserrés au fil du temps ; les rails de guidage renforcés sont conçus spécifiquement pour résoudre ce problème. Guojian les fabrique en utilisant un processus intégré de formage à froid avec des nervures longitudinales continues, faisant du renfort une partie intégrante de l'acier lui-même.
Les nervures ont un seul objectif : améliorer la résistance du profilé à la flexion et à la torsion sans doubler le poids. Les rails étant formés à froid en une seule passe, les nervures s'étendent en continu sur toute la longueur ; l'absence de soudures aux points de renforcement élimine les zones sujettes à une rouille prématurée ou à des fissures sous des charges de vent cycliques. En termes simples, l'acier supplémentaire est stratégiquement placé exactement là où il est nécessaire pour contrecarrer les moments de flexion.
La sélection des matériaux et des revêtements est basée sur les conditions du site et non sur les habitudes. Les revêtements de zinc-aluminium-magnésium (ZAM) forment une couche protectrice dense qui peut migrer pour recouvrir les bords coupés, faisant des rails de guidage renforcés recouverts de ZAM le choix recommandé pour les projets côtiers, de pêche-solaire et de marée. La galvanisation à chaud reste une solution rentable pour les centrales électriques terrestres standard, tandis que des options « acier noir » (non revêtu) sont disponibles pour les acheteurs qui préfèrent appliquer leurs propres traitements de surface plus tard.
Le profil renforcé intégré offre une capacité de charge par kilogramme plus élevée. Cela permet aux projets de toiture d’améliorer la résistance structurelle tout en gardant le poids mort sous contrôle – un avantage direct lorsque les marges de charge du bâtiment sont serrées.
ZAM pour les environnements à forte humidité ou brouillards salins, galvanisation à chaud pour les centrales électriques standards et acier noir pour les projets nécessitant un revêtement local. La version ZAM bénéficie d'une garantie anticorrosion de 25 ans, la version galvanisée à chaud de 15 ans et la structure elle-même bénéficie d'une garantie de 10 ans.

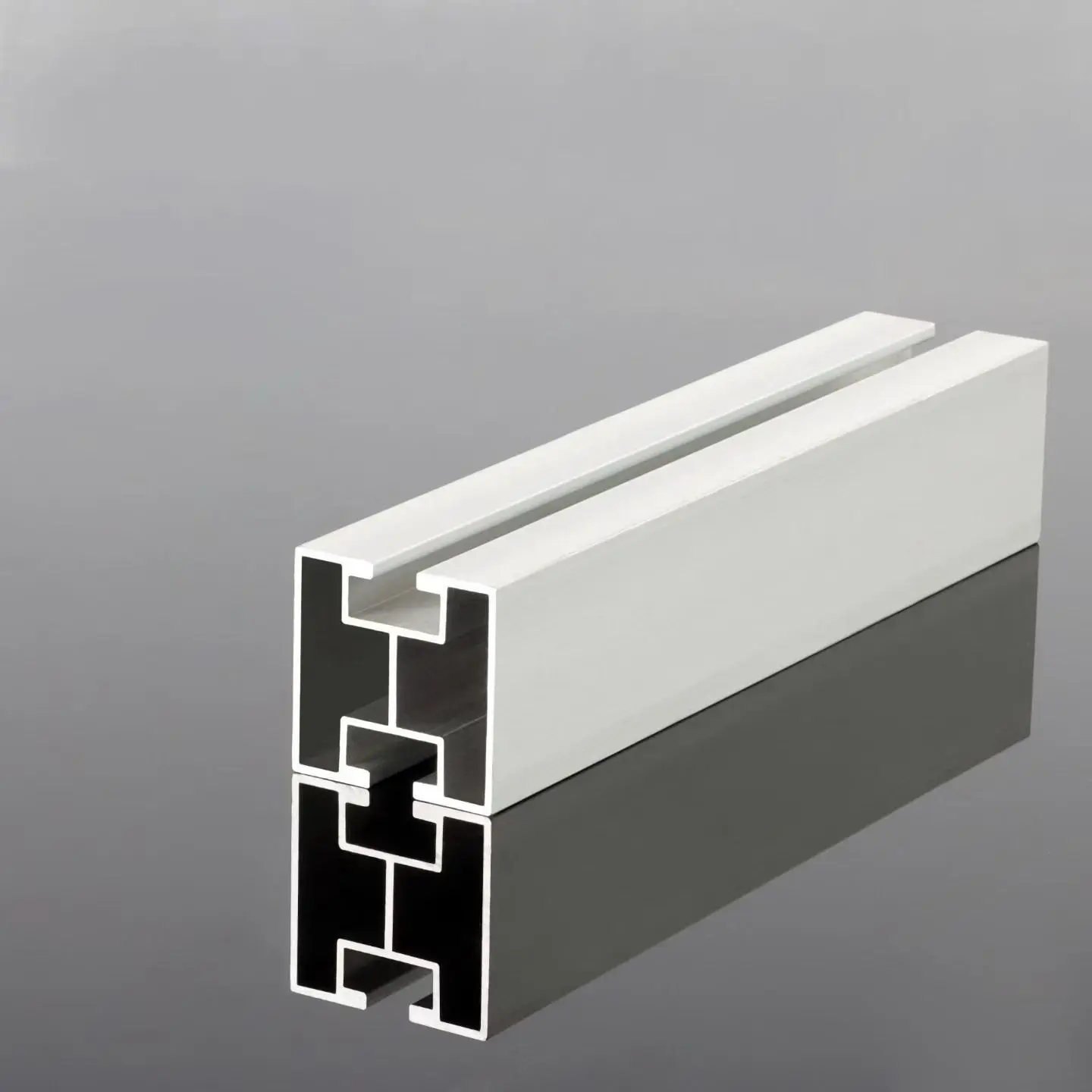

La section transversale en forme de canal du rail de guidage renforcé accueille directement les boulons en T ; les positions des composants peuvent être ajustées en les faisant glisser le long du rail, éliminant ainsi le besoin de re-percer. Les pinces et connecteurs correspondants proviennent de nos propres lignes de production, supprimant ainsi un fournisseur entier de votre chaîne d'installation.
Le poinçonnage, la découpe et le soudage sont réalisés en interne selon les dessins. Les rails renforcés sont prêts à être installés immédiatement dès leur arrivée, minimisant ainsi les retouches sur site de meulage, de découpe et de protection contre la corrosion, ce qui est crucial pour les centrales électriques de montagne isolées où chaque heure de travail économisée se traduit par de réelles économies de coûts.
| Article | Spécification |
|---|---|
| Matériel | Acier au carbone formé à froid |
| Structure | Profilé formé à froid intégré + nervures intégrales continues |
| Options de revêtement | Zinc-Aluminium-Magnésium (ZAM) / Galvanisé à chaud / Finition noire (non revêtue) |
| Épaisseur maximale | 12 mm |
| Section | Section personnalisée selon les dessins du client |
| Longueur | Couper à longueur selon les dessins |
| Fixation | Fente compatible avec les boulons en T ; pinces et connecteurs milieu/extrémité autoproduits |
| Garantie | Garantie anticorrosion : 25 ans pour le ZAM, 15 ans pour le galvanisé à chaud ; Garantie structurelle : 10 ans |
| Quantité minimale de commande | Conteneur 1 × 20GP ; commandes à l'essai négociables |
| Délai de mise en œuvre | 7 à 15 jours ouvrables après réception du dépôt |
| Conditions commerciales | FOB/CFR/CIF |
Les rails de guidage renforcés sont conçus pour les chantiers où les profils standards approchent de leurs limites de portance. Les applications ci-dessous couvrent les scénarios de charge que nous rencontrons le plus fréquemment.
Un terrain vallonné entraîne des charges de vent et de neige inégales. Le profil renforcé garantit que le réseau reste droit sur différentes portées, raison pour laquelle les pinces restent sécurisées même pendant les deuxième et troisième années de fonctionnement.
Les environnements en plein air, les fluctuations diurnes importantes de la température et les conditions de sol humides accélèrent tous la corrosion. Le revêtement ZAM résiste à ces contraintes environnementales, tandis que le profil renforcé supporte les charges supplémentaires associées aux portées plus longues au-dessus de l'eau ou des cultures.
Le brouillard salin constitue le test ultime pour les rails. Ici, le profil épaissi et renforcé résiste à la pression du vent, tandis que le revêtement ZAM retarde la corrosion de l'extérieur vers l'intérieur ; puisque les deux exigences sont critiques, nous vous recommandons de spécifier les deux fonctionnalités.
Les systèmes à un ou deux axes soumettent les rails à des charges répétitives tout au long de la journée. Les profils standards ont tendance à se déformer dans ces conditions, tandis que les profils renforcés sont spécifiquement conçus pour résister aux charges cycliques.
Les structures flexibles de grande portée nécessitent que les rails conservent leur forme avec un support sous-jacent minimal. La rigidité structurelle, et pas seulement la résistance, est le facteur clé pour garantir que les modules conservent leur angle d'inclinaison conçu. Centrales solaires commerciales et industrielles sur les toits : les limites de charge du toit limitent le poids propre, ce qui rend essentiel de maximiser la résistance par kilogramme, précisément ce que la géométrie des nervures offre sur de longues distances continues.
Empiler sur des supports surélevés dans un endroit couvert et aéré ; utiliser une protection des bords pendant la manipulation pour éviter les rayures sur le revêtement ou la déformation de la section avant l'installation.
Ébavurez toutes les arêtes coupées et appliquez un revêtement de retouche anticorrosion. Positionner les trous pour éviter les côtes ; ne broyez jamais la nervure elle-même – la nervure est la source de la force, donc la broyer va à l’encontre de l’objectif de l’achat de ce rail.
Utilisez uniquement des rails droits et intacts ; serrez les fixations selon les spécifications de couple standard et laissez des espaces de dilatation au niveau des joints si nécessaire. Pour les projets dans des zones montagneuses, à marée basse ou côtières, assurez-vous que les fondations sont stables avant de monter les rails de guidage renforcés.
Inspecter périodiquement les boulons, la déformation des sections et l'état du revêtement ; raccourcir les intervalles d’inspection pour les environnements exposés aux brouillards salins. Ne dépassez pas les charges de conception lors du montage d’équipements auxiliaires et retouchez rapidement tout dommage au revêtement.
R : Laissez les conditions du site décider. Pour les projets côtiers, solaires de pêche ou de marée, nous recommandons ZAM : le revêtement protège les bords coupés et résiste à la corrosion par les embruns salins, soutenu par une garantie anticorrosion de 25 ans. Pour les usines intérieures standards, la galvanisation à chaud offre une excellente rentabilité avec une garantie anticorrosion de 15 ans.
R : Oui. Les sections personnalisées font partie intégrante de notre activité : nous laminons à froid selon les dessins (jusqu'à 12 mm d'épaisseur) et effectuons le poinçonnage, la découpe et le soudage en interne, de sorte que le produit est prêt à être installé dès la livraison.
R : Nous offrons une garantie anticorrosion de 25 ans pour les versions ZAM, 15 ans pour les versions galvanisées à chaud et une garantie structurelle de 10 ans pour le système de montage.
R : Un conteneur 20GP contient environ 2 MW d'acier pour système de montage, tandis qu'un 40HQ contient environ 4 à 5 MW. Les rails sont regroupés et protégés pour le transport maritime ; des commandes d’essai en petits lots pour les projets initiaux peuvent être négociées.
R : L'usine est certifiée selon les normes ISO 9001, ISO 14001 et ISO 45001 ; des rapports de calcul structurel et des rapports de tests tiers sont disponibles. Veuillez nous indiquer le marché de destination afin que nous puissions confirmer la documentation spécifique requise.
