A rail de guidageest plus qu'une simple piste métallique. Il s'agit d'un composant de précision chargé de maintenir un mouvement contrôlé, un alignement, une stabilité et une sécurité dans les systèmes où un mouvement fluide et reproductible est important. Des installations d'ascenseur aux équipements industriels, le bon rail de guidage doit combiner précision dimensionnelle, résistance structurelle, qualité de surface, installation fiable et durabilité à long terme. Ce guide explique comment fonctionnent les rails de guidage, ce qui détermine leurs performances, comment sélectionner les bonnes spécifications et ce que les acheteurs doivent vérifier avant de passer une commande.
1. Bases des rails de guidage

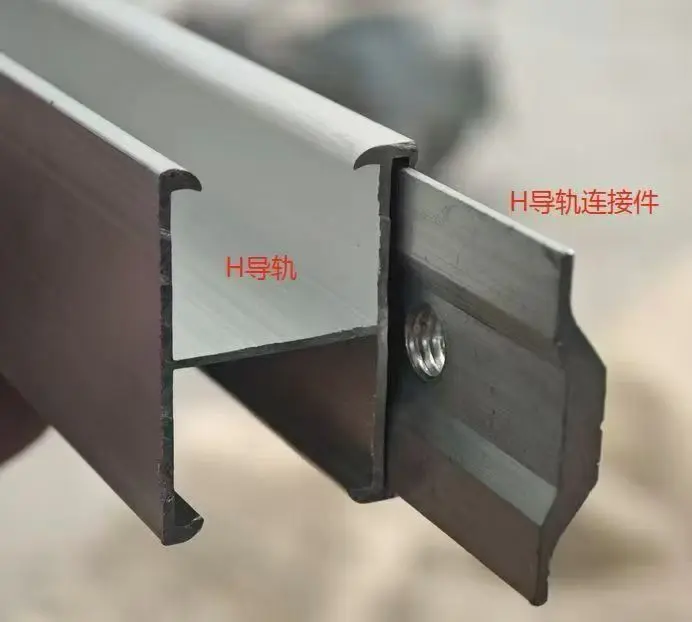

Un rail de guidage est un composant linéaire rigide conçu pour contrôler la trajectoire d'une pièce mobile. Au lieu de permettre à un composant de se déplacer librement dans plusieurs directions, le rail établit une trajectoire de déplacement définie et aide à maintenir un alignement cohérent tout au long de l'exploitation.
Dans les systèmes d'ascenseur, des rails de guidage sont installés verticalement à l'intérieur de la cage pour guider la cabine d'ascenseur et le contrepoids. Les normes modernes en matière d'ascenseurs imposent des exigences spécifiques concernant le matériau, les dimensions, la géométrie, la finition de surface, les connexions, la déflexion et les performances structurelles des rails de guidage. L'ISO 8100-33:2022, par exemple, spécifie les nuances et la qualité, les tolérances dimensionnelles et géométriques, l'état de surface et les exigences de désignation pour les rails de guidage normalisés de type T utilisés pour les cabines d'ascenseur et les contrepoids.
Pour les machines industrielles, le terme peut décrire une gamme plus large de composants de guidage linéaire. La section exacte, le matériau, la dureté, la méthode de montage et le traitement de surface dépendent de la machine et de l'environnement d'exploitation.
2. Comment fonctionne un rail de guidage
La performance d'un rail de guidage provient de l'interaction entre le rail, l'ensemble mobile, les supports de montage, les patins ou rouleaux de guidage, les joints et la structure environnante. Chaque élément doit fonctionner ensemble. Un rail de haute qualité ne peut pas compenser une mauvaise installation, un alignement incorrect ou un matériel de support inadapté.
Maintenir un chemin de déplacement contrôlé
Le rail fournit une surface de référence fixe. Des patins de guidage, des rouleaux, des roues ou d'autres éléments de guidage suivent cette surface, réduisant ainsi les mouvements indésirables et maintenant l'équipement aligné.
Gestion des forces latérales
Les charges en mouvement peuvent créer des forces latérales lors de l'accélération, de la décélération, du chargement, du déchargement, des vibrations ou de l'arrêt d'urgence. Un système de rails de guidage suffisamment rigide permet de résister à ces forces tout en limitant les déflexions excessives.
Favoriser le bon fonctionnement
La rectitude du rail et l'état de la surface influencent directement le comportement de l'élément mobile. Une mauvaise géométrie, des surfaces endommagées, une contamination ou des sections de rail mal jointes peuvent augmenter le bruit, les vibrations, l'usure et les besoins de maintenance.
Pour les applications d'ascenseurs, la norme EN 81-20 exige spécifiquement que les rails de guidage, leurs articulations et leurs fixations résistent aux charges et aux forces associées à un fonctionnement sûr, tandis que les déflexions doivent rester suffisamment contrôlées pour éviter toute interférence avec les portes, les dispositifs de sécurité ou les composants mobiles.
3. Principales applications de rails de guidage
Les rails de guidage sont utilisés partout où un mouvement linéaire ou vertical contrôlé est requis. Bien que les rails de guidage d'ascenseur soient parmi les exemples les plus reconnaissables, le principe d'ingénierie sous-jacent s'applique à de nombreuses industries.
| Application | Fonction principale | Considérations importantes |
|---|---|---|
| Ascenseurs de passagers | Guider la voiture et le contrepoids | Alignement, confort de conduite, résistance, déflexion, qualité de surface |
| Monte-charges | Contrôler le mouvement sous des charges plus lourdes | Capacité de charge, rigidité structurelle, durabilité |
| Équipement industriel | Fournit un guidage linéaire reproductible | Direction de la charge, vitesse, usure, précision de montage |
| Systèmes de manutention | Guider les plates-formes et les composants mobiles | Fonctionnement continu, contamination, accès pour maintenance |
| Machines d'automatisation | Maintenir un positionnement précis des composants | Tolérance dimensionnelle, état de surface, répétabilité |
| Systèmes de levage spécialisés | Contrôler les mouvements verticaux ou inclinés | Conditions de charge, exigences de sécurité, exposition environnementale |
Dans les installations d'ascenseurs, les rails de guidage ne sont pas de simples éléments de positionnement. Ils peuvent également interagir avec les systèmes de sécurité lors de conditions de fonctionnement anormales. La réglementation californienne sur les ascenseurs, par exemple, exige que les cabines d'ascenseur et les contrepoids soient équipés de rails de guidage et précise les exigences concernant le matériau des rails, les sections, les supports, les fixations et les performances structurelles.
4. Matériaux et fabrication
L'acier est largement utilisé pour les applications exigeantes de rails de guidage car il offre une combinaison utile de résistance, de rigidité, d'usinabilité, de résistance à l'usure et de stabilité dimensionnelle. Cependant, il ne suffit pas de préciser simplement « acier ». La qualité du matériau et le processus de fabrication doivent correspondre à l'application réelle.
Rails de guidage étirés à froid
L'étirage à froid peut fournir des dimensions contrôlées et un profil cohérent. Cela le rend adapté aux applications où la précision dimensionnelle et les caractéristiques de surface sont importantes.
Rails de guidage usinés
L'usinage peut être utilisé lorsqu'un contrôle géométrique plus strict ou un état de surface particulier est requis. La norme ISO 8100-33 identifie les itinéraires de fabrication étirés à froid et usinés pour les rails de guidage d'ascenseurs de type T standardisés.
Traitement de surface
Selon l'environnement, une protection contre la corrosion peut être nécessaire. Le stockage, le transport, l’installation et les conditions d’exploitation à long terme doivent tous être pris en compte pour déterminer si une protection supplémentaire de la surface est appropriée.
5. Facteurs clés de performance
Plusieurs caractéristiques techniques déterminent la fiabilité d'un rail de guidage tout au long de sa durée de vie.
L’un des facteurs les plus négligés est l’effet combiné de la déflexion du rail, de la déflexion des supports, du jeu des patins de guidage et de la rectitude du rail. Les exigences de sécurité des ascenseurs reconnaissent explicitement que ces facteurs doivent être pris en compte ensemble plutôt qu'individuellement.
6. Guide de sélection des rails de guidage
La sélection du bon rail de guidage commence par l'application plutôt que par le catalogue de produits. Un rail qui fonctionne bien dans un système peut ne pas convenir à un autre car la charge, la vitesse, l'espacement des rails, les conditions de support, l'environnement d'exploitation et les exigences de sécurité peuvent être très différents.
Étape 1 : Définir la charge
Déterminez la masse totale en mouvement et identifiez les charges statiques, dynamiques, d’impact, de freinage et latérales. Pour les applications d'ascenseur, le poids de la cabine, la charge nominale, la configuration du contrepoids, la vitesse, l'équipement de sécurité et l'espacement des supports peuvent tous affecter les exigences des rails.
Étape 2 : Confirmez le profil ferroviaire
La forme de la section transversale doit correspondre à l'équipement et aux spécifications pertinentes. Les rails de guidage de type T sont largement standardisés pour les applications d'ascenseurs, tandis que les machines industrielles peuvent nécessiter des profils personnalisés.
Étape 3 : Vérifiez les exigences dimensionnelles
Confirmez la hauteur, la largeur, l'épaisseur, la longueur du rail, la disposition des trous de montage le cas échéant, la configuration des joints et les tolérances admissibles.
Étape 4 : Tenir compte de l'environnement
- Installation intérieure ou extérieure
- Humidité et exposition à l'eau
- Poussière, produits chimiques ou contaminants industriels
- Variation de température
- Durée de stockage avant installation
- Fréquence de maintenance requise
Étape 5 : Confirmer la compatibilité
Un rail de guidage doit être évalué dans le cadre du système complet. Vérifiez la compatibilité avec les supports, les clips, les éclisses, les patins de guidage, les rouleaux, les dispositifs de sécurité et la structure porteuse avant de finaliser la commande.
| Question de l'acheteur | Pourquoi c'est important |
|---|---|
| Quelle charge le rail pourra-t-il transporter ? | Détermine la capacité structurelle et la rigidité requises. |
| Quelle est la vitesse de fonctionnement ? | Des vitesses plus élevées peuvent rendre l’alignement, les vibrations et la qualité de la surface plus critiques. |
| Quel profil de rail est requis ? | Assure la compatibilité mécanique avec le système de guidage. |
| Quelles tolérances sont acceptables ? | Contrôle la précision de l’installation et la cohérence opérationnelle. |
| Où le rail sera-t-il installé ? | Aide à déterminer la protection contre la corrosion et les exigences en matière de matériaux. |
| Quelle norme s’applique ? | Empêche l'achat d'un produit techniquement incompatible. |
7. Installation et entretien
Même un rail de guidage de haute qualité peut avoir des performances médiocres si la précision de l'installation est négligée. L'alignement des rails doit être vérifié tout au long du processus d'installation plutôt qu'après que toutes les sections ont été assemblées.
Priorités d'installation
- Inspectez les rails avant l’installation pour détecter tout dommage visible, corrosion, déformation ou contamination.
- Vérifiez les points de référence d'installation et les positions des supports.
- Maintenez l’alignement et l’espacement spécifiés dans tout le système.
- Assurez-vous que les joints sont correctement installés et sécurisés.
- Vérifiez les fixations et les composants de support conformément aux spécifications applicables.
- Effectuez les contrôles finaux de mouvement et d’alignement avant la mise en service.
Les exigences des ascenseurs reconnaissent également l’importance de la flexibilité des fixations et du mouvement du bâtiment. La norme EN 81-20 exige des dispositions de fixation des rails de guidage pour s'adapter à des effets tels que le tassement normal du bâtiment ou le retrait du béton tout en empêchant la rotation des fixations qui pourrait libérer les rails.
Entretien courant
L'entretien doit se concentrer sur les signes d'usure, les vibrations inhabituelles, la corrosion, les fixations desserrées, les surfaces endommagées, les bruits anormaux et les changements de comportement de fonctionnement. Si l'application implique un équipement critique pour la sécurité, les inspections doivent suivre les instructions du fabricant de l'équipement et les exigences locales applicables.
8. Liste de contrôle d'inspection de la qualité
Les acheteurs qui achètent des rails de guidage en grande quantité doivent établir un processus d'inspection clair avant le début de la production. Cela réduit le risque de recevoir des composants qui correspondent techniquement à une spécification nominale mais créent des problèmes lors de l'installation.
- Vérification matérielle :Confirmez la nuance d'acier spécifiée et la documentation relative aux matériaux pertinente.
- Contrôle dimensionnel :Vérifiez les dimensions critiques du profil par rapport aux dessins ou spécifications approuvés.
- Contrôle de rectitude :Vérifiez que la géométrie du rail reste dans la tolérance requise.
- Inspection des surfaces :Recherchez les rayures, les bosses, les fissures, la corrosion ou d'autres défauts qui pourraient affecter les performances.
- Inspection conjointe :Vérifiez les surfaces de joint et les composants de connexion.
- Vérification de la longueur :Confirmez les longueurs de rail individuelles et les tolérances autorisées.
- Contrôle des emballages :Assurez-vous que les rails sont protégés contre la déformation et les dommages environnementaux pendant le transport.
9. Défis courants des acheteurs
Défi 1 : Spécifications peu claires
Les acheteurs demandent parfois un « rail de guidage standard » sans définir l'application, le profil, le matériau, la longueur, la tolérance ou la norme applicable. Cela peut entraîner des clarifications techniques répétées et des retards de production.
Défi 2 : Dimensions incohérentes
Dans les grands projets, même de petites différences entre les lots peuvent compliquer l’installation. Des contrôles de fabrication cohérents sont donc importants lorsque plusieurs lots de production sont impliqués.
Défi 3 : Dommages causés par le transport
Les longues sections d'acier peuvent être exposées à la flexion, aux chocs, à l'humidité et à l'abrasion pendant le transport. Des méthodes d’emballage et de chargement appropriées font partie de la qualité du produit et ne sont pas une réflexion secondaire.
Défi 4 : Mauvaise communication entre le fournisseur et l’installateur
Les détails techniques doivent être confirmés avant la production, en particulier lorsque le rail fait partie d'un système d'ascenseur ou de machines intégré. Les dessins, les tolérances, les exigences en matière de matériaux, les critères d'inspection et les attentes en matière d'emballage doivent être convenus à l'avance.
Défi 5 : Choisir uniquement sur la base du prix
Le prix unitaire le plus bas peut ne pas représenter le coût total du projet le plus bas. Les retouches, les retards d'installation, les pièces de rechange, les problèmes de transport et la qualité incohérente peuvent rapidement compenser la différence de prix initiale.
10. Pourquoi travailler avec Guojian Steel (Tianjin) Co., Ltd. ?
Pour les acheteurs qui s'approvisionnent en rails de guidage en acier, la capacité du fournisseur à comprendre les exigences techniques est tout aussi importante que la capacité de fabrication. Guojian Steel (Tianjin) Co., Ltd. peut servir de partenaire de fabrication technique pour les acheteurs qui ont besoin de composants à base d'acier avec des dimensions définies, des exigences de production cohérentes et une assistance orientée application.
Un processus de sourcing professionnel doit commencer par la candidature proprement dite. Au lieu de traiter chaque commande comme un produit en acier générique, le fournisseur et l'acheteur peuvent clarifier le profil requis, les dimensions, les exigences en matière de matériaux, l'état de surface, la longueur, les tolérances, l'emballage et les attentes en matière d'inspection avant la production.
Pour les acheteurs internationaux, l’objectif n’est pas simplement d’acheter une longueur d’acier. Il s'agit d'obtenir une solution de rail de guidage adaptée à l'application, à la méthode d'installation, aux exigences de qualité et au calendrier du projet.
11. Questions fréquemment posées
A quoi sert un rail de guidage ?
Un rail de guidage contrôle le mouvement d'un composant mobile le long d'une trajectoire définie. Dans les ascenseurs, il guide la cabine et le contrepoids tout en aidant à maintenir l’alignement et la stabilité.
Quel matériau est couramment utilisé pour les rails de guidage des ascenseurs ?
L'acier est couramment utilisé car il offre la résistance et la rigidité requises pour les applications exigeantes. Les exigences spécifiques en matière de matériaux dépendent de la norme applicable et de la conception du système.
Qu'est-ce qui rend un rail de guidage de haute qualité ?
Les caractéristiques importantes comprennent les propriétés matérielles appropriées, la précision dimensionnelle, la rectitude, la finition de surface appropriée, la géométrie cohérente, les joints fiables et une inspection appropriée.
Pourquoi la rectitude du rail de guidage est-elle importante ?
Un écart excessif peut affecter l'interaction entre le rail et les composants de guidage, augmentant potentiellement les vibrations, le bruit, l'usure et les difficultés d'installation.
Comment les acheteurs doivent-ils choisir un rail de guidage ?
Commencez par l'application, la charge, la vitesse, le profil du rail, les dimensions, les tolérances, la disposition d'installation, l'environnement d'exploitation et les normes applicables. Le système de guidage complet doit être considéré plutôt que le rail seul.
Les rails de guidage sont-ils standardisés ?
Certaines applications utilisent des profils et des exigences standardisés. Pour les systèmes d'ascenseurs, la norme ISO 8100-33:2022 spécifie les exigences relatives aux rails de guidage normalisés de type T utilisés pour les cabines d'ascenseur et les contrepoids. D'autres applications industrielles peuvent nécessiter des conceptions spécifiques à l'application.
Les rails de guidage peuvent-ils être personnalisés ?
En fonction du processus de fabrication et de l'application, les exigences telles que les dimensions, les longueurs, les qualités de matériaux, l'état de surface, la disposition des trous, l'emballage et d'autres détails de production peuvent être personnalisées ou convenues selon les spécifications du projet.
Pourquoi les rails de guidage doivent-ils être inspectés avant expédition ?
12. Conclusion
Un rail de guidage fiable est le résultat de bien plus qu'un profilé en acier approprié. Ses performances réelles dépendent de la relation entre la qualité des matériaux, la géométrie, la rectitude, l'état de surface, la résistance structurelle, les joints, la précision de l'installation et l'environnement d'exploitation.
Pour les ascenseurs et autres systèmes de mouvement de précision, ces facteurs deviennent particulièrement importants car les rails de guidage influencent directement l'alignement, la qualité de roulement, la stabilité de l'équipement, les exigences de maintenance et la sécurité d'exploitation. Les normes internationales telles que la norme ISO 8100-33 fournissent des exigences définies pour les rails de guidage d'ascenseurs standardisés, tandis que les réglementations locales peuvent établir des exigences supplémentaires pour des installations spécifiques.
Pour les acheteurs, l'approche la plus efficace consiste à définir clairement l'application, à confirmer les spécifications techniques avant la production, à évaluer le système de guidage complet et à travailler avec un fabricant capable de maintenir une qualité constante de la matière première jusqu'à l'inspection finale.
