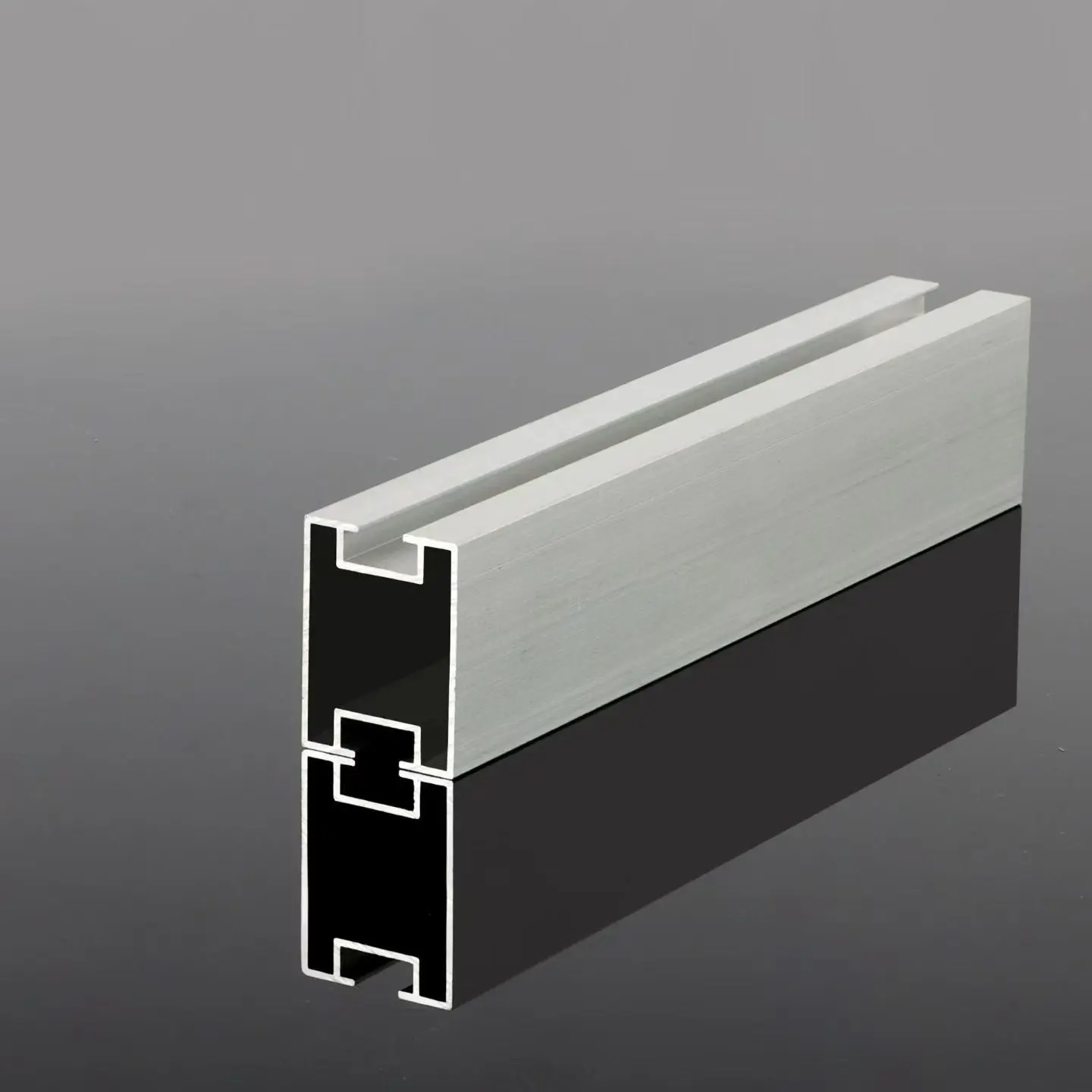

Rail de guidage sans nervures

Le rail de guidage sans nervures est un type de rail de montage en acier formé à froid avec une section transversale dépourvue de nervures de raidissement. Dans les rails photovoltaïques renforcés standard, les nervures continues sur toute la longueur du profilé, formées via des étapes supplémentaires de poinçonnage et de pliage sur la ligne de profilage, offrent la rigidité à la flexion nécessaire. Les rails non renforcés éliminent ces processus, ce qui donne un profil de canal simple ; bien que cela réduise la rigidité en flexion, la conception convient aux projets présentant des charges modérées de vent et de neige et des portées dont la structure a été vérifiée.

Quels sont les avantages de ce rail ?

Coût du matériau inférieur au mètre :

En supprimant la formation de nervures, moins de bandes d'acier sont consommées par mètre de rail fini. Pour les projets où les systèmes de montage sont facturés à la tonne et où le toit a une capacité portante inutilisée, cela offre une économie directe sur la structure globale.

Moins d’étapes de production, une livraison plus fiable :

Les étapes de poinçonnage des nervures et les étapes de pliage secondaires ultérieures sont éliminées. Avec moins de passes de formage, le cycle de production est plus rapide et plus prévisible, ce qui facilite le respect des délais de livraison pour les petits lots et les commandes répétées.

Charge plus légère sur le toit :

Le poids propre réduit réduit la charge morte supportée par les pannes et les panneaux de toit. Pour les toits en acier peint avec une capacité de charge disponible limitée, ce facteur peut être l'élément décisif dans la faisabilité de la conception du système de montage.

Compatible avec les accessoires standards :

Le profil de canal simple du rail de guidage sans rainures s'adapte aux pinces intermédiaires et aux pinces d'extrémité PV standard ; les utilisateurs ne sont pas limités à des accessoires exclusifs, ce qui permet un approvisionnement compétitif.

Entièrement galvanisé avec des conditions de garantie claires :

La bande d'acier galvanisée à chaud garantit que toute la section transversale, y compris les extrémités coupées et les trous percés sur site, est recouverte d'une couche de zinc uniforme et bien adhérente. La fourniture standard comprend une garantie anticorrosion de 15 ans ; pour les environnements atmosphériques plus difficiles, la bande d'acier zinc-aluminium-magnésium (Zn-Al-Mg) est disponible avec une garantie de 25 ans.

Découpe, perçage et manipulation sur site sans effort :

Le profil léger facilite le transport, la coupe à longueur et le perçage par les travailleurs, raccourcissant ainsi efficacement la fenêtre d'installation de la toiture pour les projets distribués.

Spécifications techniques

Article	Spécification
Produit	Rail de guidage sans nervures — rail de montage PV en acier formé à froid
Section	Canal simple (section en U), sans nervures de raidissement
Matériel	Bande d'acier galvanisée à chaud
Formation	Laminé à froid, sans nervures, coupé à longueur
Traitement de surface	Galvanisé à chaud] ; Bande Zn-Al-Mg disponible sur demande
Garantie anticorrosion	15 ans (galvanisé à chaud) / 25 ans (Zn-Al-Mg)
Dimensions des sections	donnez-nous votre portée et votre cas de charge et nous vous recommanderons une section
Longueurs standards	Coupé à longueur pour l'emballage et le transport
Compatibilité des accessoires	Pinces intermédiaires et pinces d'extrémité PV standard
Usinage de deuxième étape	Coupe à longueur et perçage en interne selon votre dessin
Quantité minimale de commande	Conteneur 1 × 20GP ; petites commandes à l'essai négociables
Délai de mise en œuvre	7 à 15 jours ouvrables après réception du dépôt
Conditions commerciales	Nouveau port FOB de Tianjin/CFR/CIF
Paiement	Dépôt de 30 % T/T, solde contre copie du B/L

Scénarios d'application pour les Ras

Toitures métalliques industrielles et commerciales (C&I) :

Les toits utilisant des tôles à joints debout ou trapézoïdales ont souvent une capacité portante limitée ; le poids propre inférieur de ces rails de guidage sans nervures réduit directement la charge sur le toit. Combiné avec des pinces de toit métalliques, l'installation est rapide et le coût du système de rayonnage est faible, ce qui en fait un choix standard pour les projets de toiture C&I sensibles aux coûts.

Petites centrales à toit plat en béton lesté :

Pour les projets de toiture en béton lesté avec une capacité installée faible à moyenne et des charges de vent/neige modérées, la fonction du rail est simplement de transférer les charges entre les points d'appui : un profil de canal simple (non renforcé) est parfaitement adéquat.

Plantes au sol petites à moyennes :

Convient aux projets de moins de 10 MW dans des plaines à faibles charges de neige et de vent ; dans ces projets « à parité réseau », la rentabilité du système de rayonnage (calculée en tonnage) détermine la conception.

PV résidentiel :

Toits ruraux et petits bâtiments d’usine ; avec moins de modules et des portées plus courtes, le profil non renforcé offre le meilleur rapport qualité-prix.

Carports photovoltaïques légers :

Convient aux abris de voiture simples avec de faibles charges. Le rail de guidage sans nervures ne convient pas aux toits d'abris de voiture à longue portée et à charges lourdes : de telles structures nécessitent des profils plus profonds et renforcés, pour lesquels nous proposerions une conception alternative.

Précautions d'installation et d'utilisation

1. Nivelez et alignez avant de fixer :

Les rails doivent être nivelés et maintenus en ligne droite. Si une rangée est mal alignée, les modules hériteront de cette erreur, créant une concentration de contraintes au sein de l'assemblage qui se manifestera finalement par une déformation à long terme.

2. Suivez les spécifications du rayonnage pour le couple de serrage et de boulon :

Un couple excessif peut écraser et déformer les rails à paroi mince, tandis qu'un couple insuffisant entraîne un desserrage progressif lors du cycle thermique. Le fait de respecter les valeurs spécifiées par le projet évite ces deux problèmes.

3. Laisser des joints de dilatation au niveau des joints :

Les rails se dilatent et se contractent avec les changements de température ; laisser des espaces au niveau des joints empêche les profilés de se déformer ou de se déformer en raison des fluctuations saisonnières.

4. Installez des joints isolants entre le rail et les panneaux métalliques du toit :

Le contact direct entre les rails galvanisés et les tôles d'acier revêtues peut provoquer une corrosion électrochimique ; un joint d'isolation brise ce couple galvanique.

5. Utilisez uniquement des fixations galvanisées à chaud ou en acier inoxydable :

Le mélange de métaux au niveau des joints crée un couple galvanique dans lequel le composant ayant la plus petite surface se corrode en premier. Les matériaux de fixation doivent être compatibles avec le revêtement du rail.

6. Ne marchez pas au milieu du rail :

La section médiane d'un rail de guidage sans nervures présente la rigidité structurelle la plus faible. S'il est inévitable de marcher sur le rail pendant le travail, placez-vous directement au-dessus d'un point d'appui. Pour les projets nécessitant un accès fréquent au toit pour l'entretien, veuillez nous en informer à l'avance afin que nous puissions vous recommander une section de profil plus profonde.

FAQ

Q1 : Comment puis-je déterminer si mon projet est suffisamment « léger » pour utiliser ce rail ?

R : Évaluez d'abord les conditions du site, plutôt que simplement le catalogue. Le rail de guidage sans nervures convient aux toits industriels/commerciaux en acier coloré, aux petits toits plats lestés, aux toits résidentiels et aux installations au sol (jusqu'à ~ 10 MW) dans les zones soumises à des charges de vent et de neige modérées. Si le projet se déroule dans une zone à forte charge de neige ou sujette aux typhons, ou s'il implique de longues portées non soutenues, le bon choix est un rail renforcé ou un profilé plus épais.

Q2 : Le rail peut-il être perforé sur mesure ou coupé à des longueurs spécifiques ? Est-il disponible en achat séparé ?

R : Oui, nous prenons en charge la découpe et le poinçonnage personnalisés, et les rails peuvent être achetés séparément sans le système de montage PV complet. Les spécifications standard sont conservées en stock, tandis que les spécifications non standard sont fabriquées selon les paramètres de dessin du projet.

Q3 : Quelle est la durée de vie anticorrosion garantie ?

R : Les rails galvanisés à chaud sont assortis d’une garantie anticorrosion de 15 ans ; l'option Zinc-Aluminium-Magnésium (Zn-Al-Mg) offre une garantie de 25 ans et est recommandée pour les zones côtières ou autres environnements atmosphériques difficiles. Les deux options de garantie couvrent les performances du revêtement dans des conditions normales de fonctionnement photovoltaïque extérieur.

Q4 : Pouvez-vous nous aider avec les calculs de portée et de charge ?

R : Oui, et nous recommandons fortement d'effectuer ces calculs pour les profils non renforcés. Veuillez nous fournir la disposition des modules, les charges de vent et de neige de conception et l'espacement des rails prévu ; notre équipe technique vérifiera la portée et le profil appropriés et si les rails non renforcés ne conviennent pas au chantier, nous vous en informerons directement.

Q5 : Quelles sont les considérations les plus importantes pour l’installation sur site ?

R : Quatre points sont essentiels : niveler et aligner chaque rangée de rails avant de les fixer ; serrez les colliers au couple spécifié par le projet plutôt que de vous fier à la sensation ; laisser des espaces de dilatation aux points de connexion ; et évitez strictement de marcher sur le centre des rails non renforcés, car la zone médiane présente la plus faible rigidité. Les instructions d'installation et de manipulation sont incluses avec chaque commande, et notre équipe technique est disponible pour répondre aux questions tout au long du processus d'installation.
