Ce fournisseur de supports de montage solaires réglables en forme d'arc utilise un processus de formage intégré et sans couture, un poinçonnage CNC de précision et un laminage entièrement mécanisé. Le soudage sur site est éliminé au profit d'un assemblage boulonné modulaire, maintenant les écarts de planéité d'installation à moins de 2 mm. Cela évite efficacement les problèmes de construction tels que les microfissures dans les modules et la déformation structurelle, tout en raccourcissant considérablement les délais de construction et en réduisant les coûts. Comparés aux supports traditionnels, ces supports PV réglables en arc de haute qualité sont légers, hautement résistants à la corrosion, polyvalents, faciles à transporter et efficaces à installer. L'ensemble de la gamme de produits est certifiée ISO9001 et est soumise à 100 % à une inspection en usine pour garantir une qualité stable et contrôlable.

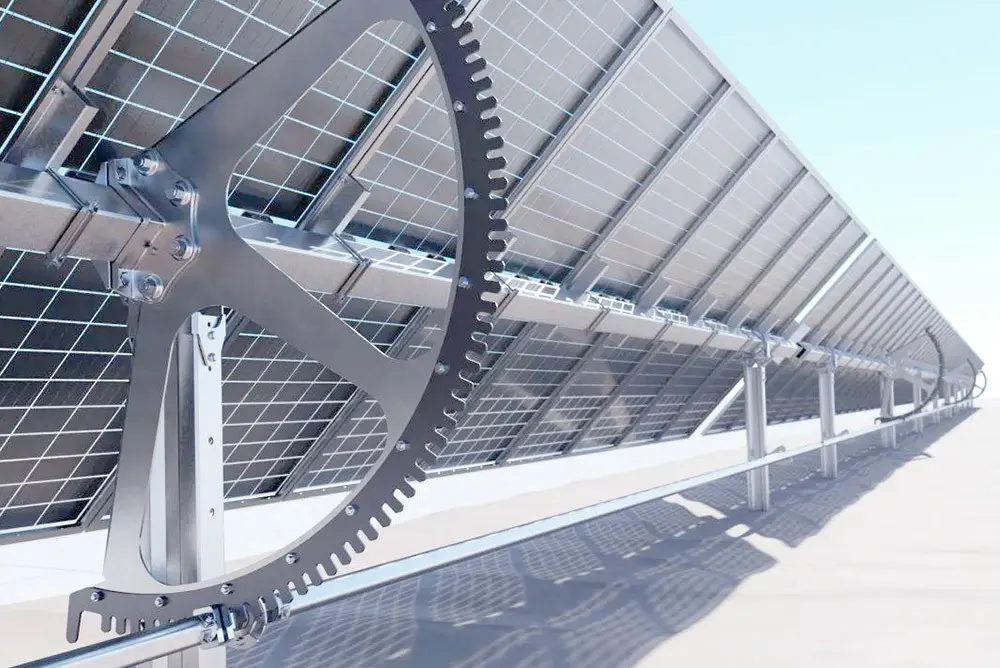

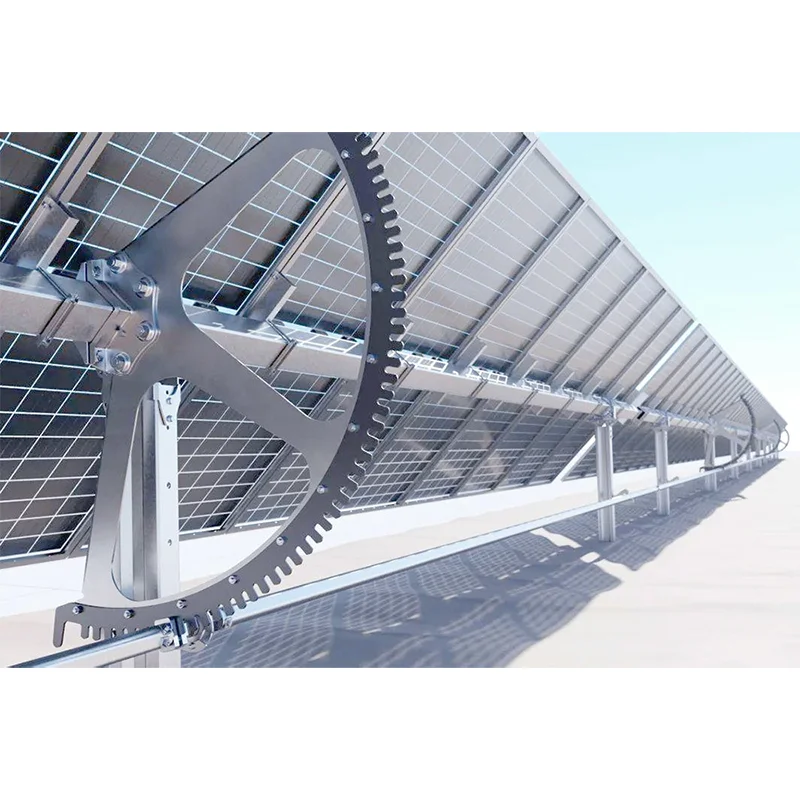

1. Structure de réglage innovante avec une grande adaptabilité d'inclinaison : dispose d'un mécanisme de réglage articulé en forme d'arc permettant un réglage continu et libre de l'inclinaison entre 5° et 60°, s'adaptant de manière flexible aux conditions solaires sous différentes latitudes.
2. Gains significatifs en matière de production d'énergie : les modèles standard à réglage manuel augmentent la production de 8 à 12 % ; Les modèles de suivi intelligent en option peuvent augmenter la production jusqu'à 30 %.
3. Matériau de base à haute résistance et résistant à la corrosion, adapté aux environnements difficiles
Structure principale en acier : utilise de l'acier Q235 et Q550 à haute résistance ;
Revêtement anticorrosion : Revêtement Zinc-Aluminium-Magnésium d'une densité de 120g/m² ;
Résistance à la corrosion : test au brouillard salin de 5 000 heures ;
Résistance au vent et à la charge : Résiste aux vents de l’échelle Beaufort 13 ; capacité de charge de 200 kg/m² ;
Scénarios applicables : convient à diverses conditions extérieures difficiles, y compris les zones côtières à forte salinité, les régions montagneuses humides et les zones de marée.
4. Fabrication avancée et haute précision d'installation : utilise un processus de poinçonnage et de formage CNC intégré et transparent avec une conception d'assemblage modulaire et boulonné, éliminant le besoin de soudage sur site. L'écart de planéité de l'installation est contrôlé à moins de 2 mm, empêchant efficacement les problèmes tels que les microfissures dans les modules photovoltaïques et la déformation structurelle.
5. Approvisionnement, transport et personnalisation flexibles : comporte une structure globale légère qui facilite le transport sur de longues distances et l'empilage sur site. Prend en charge à la fois les achats groupés standardisés et la personnalisation non standard en fonction des exigences spécifiques du projet.
6. Garantie prolongée et structure durable : livré avec une garantie de 20 ans ; la structure principale offre une stabilité à long terme et une durée de vie prolongée.
1. Matériau de base et traitement anticorrosion : Le corps principal est construit en acier de construction à haute résistance Q235/Q550, doté d'un revêtement anticorrosion zinc-aluminium-magnésium de 120 g/m². Il a passé avec succès un test au brouillard salin neutre de 5 000 heures, garantissant sa résistance à la rouille et au vieillissement lors d'une utilisation extérieure à long terme.
2. Processus de formage de précision : utilise un processus de laminage de précision et de poinçonnage CNC intégré et transparent, garantissant un positionnement dimensionnel précis et une stabilité structurelle robuste.

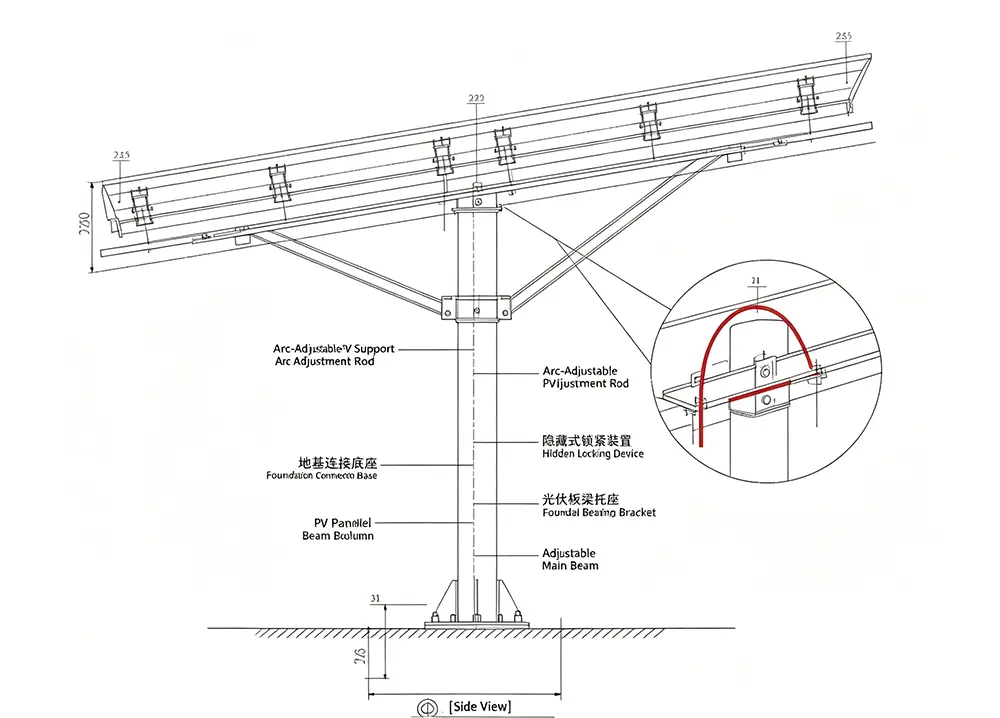

3. Mécanisme de réglage de l'angle : Équipé d'un mécanisme de réglage articulé en forme d'arc offrant une plage de réglage de 5° à 60° ; le mécanisme fonctionne en douceur et résiste au blocage ou à la déformation lors d'une utilisation à long terme.
4. Résistance à la charge et au vent : évalué pour une résistance au vent jusqu'à l'échelle de Beaufort 13, avec une capacité de charge maximale de 200 kg/m², garantissant des performances fiables dans des conditions extérieures difficiles.
5. Avantages d'installation et de construction : présente une conception modulaire avec un assemblage entièrement boulonné, éliminant le besoin de soudage sur site, et maintient la planéité de l'installation dans une tolérance de 2 mm.
6. Compatibilité des modules : prend en charge diverses configurations, y compris les configurations de réseaux à module unique et à plusieurs rangées ; compatible avec les modules photovoltaïques monocristallins et bifaciaux courants du marché.
7. Capacités de personnalisation : les spécifications de largeur et de portée du rack peuvent être optimisées et ajustées pour répondre à des exigences spécifiques, s'adaptant à diverses conditions de site.

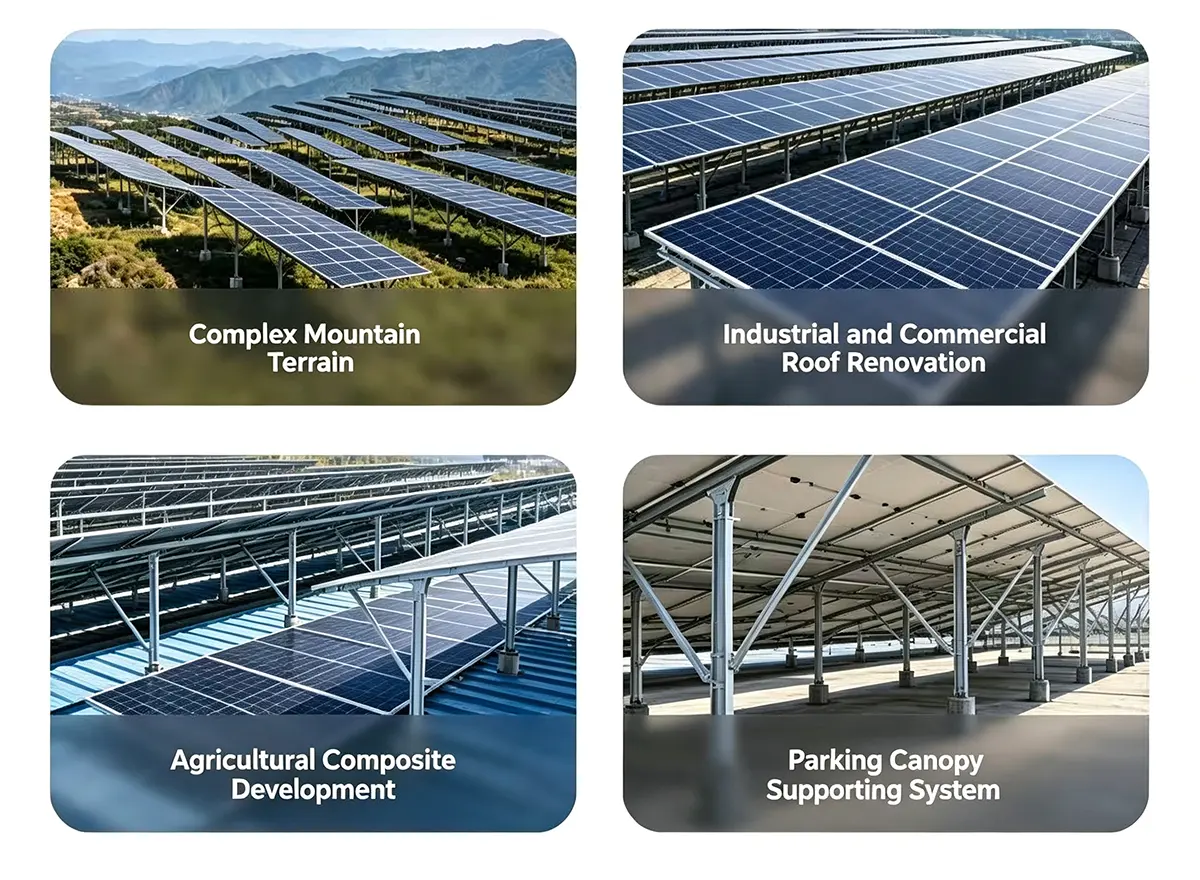

1. Couvre divers scénarios de projets photovoltaïques : convient à un large éventail de projets, y compris les toits de tuiles en acier de couleur C&I (commerciaux et industriels), les panneaux photovoltaïques distribués sur les toits de tuiles, les installations photovoltaïques au sol sur les terrains montagneux, les systèmes photovoltaïques et agrivoltaïques pour la pêche, les abris d'auto photovoltaïques et les rénovations photovoltaïques à économie d'énergie pour les communautés résidentielles plus anciennes.
2. Adaptable aux environnements extérieurs complexes : convient pour une installation dans diverses topographies et environnements, y compris les plaines ouvertes, les terrains montagneux vallonnés, les vasières et les zones côtières sujettes à une humidité élevée et aux typhons.
3. Expérience approfondie en matière de projets (au niveau national et international) : mise en œuvre avec succès de plus d'une centaine de projets de référence, notamment des centrales électriques côtières résistantes au vent, des systèmes agrivoltaïques ruraux, des panneaux photovoltaïques sur les toits de parcs industriels et des abris photovoltaïques à grande échelle, avec des produits également exportés vers plusieurs pays d'Asie du Sud-Est et du Sud.
4. Support visuel complet du monde réel : pour tous les projets collaboratifs, nous fournissons des photos et des vidéos réelles couvrant la production en usine, le chargement et l'expédition, ainsi que les chantiers de construction terminés.
5. Service de solution personnalisée à guichet unique : Nous fournissons des plans de disposition des modules basés sur la topographie du site et les conditions d'éclairage, offrant des solutions intégrées complètes incluant la structure de montage.
1. Système de contrôle de qualité standardisé et références de tests faisant autorité : la production adhère aux normes de gestion de la qualité ISO9001 ; nous possédons des rapports de tests tiers complets couvrant les propriétés anticorrosion et la capacité de charge mécanique.
2. Contrôle qualité en boucle fermée de bout en bout : Nous avons établi une chaîne complète de contrôle qualité couvrant la réception des matières premières, l’estampage et le formage, l’inspection du revêtement et l’échantillonnage des produits finis.
3. Normes d'inspection progressives et à plusieurs niveaux
Apport de matières premières : analyse spectroscopique du matériau en acier ;
Étape du produit semi-fini : Vérification de la précision du poinçonnage et des dimensions du formage ;
Étape du produit fini : essais standardisés de simulation de brouillard salin et essais de pression portante.
4. Exigences strictes en matière d'inspection à la sortie de l'usine : Nous mettons en œuvre une politique d'inspection à 100 % pour tous les produits avant qu'ils ne quittent l'usine, empêchant ainsi les articles défectueux d'entrer sur le marché à la source.
Gestion automatisée de la production et de la traçabilité des lots : équipé de lignes de production automatisées exclusives utilisant un laminage mécanique de précision ; les échantillons de chaque lot sont archivés pour garantir une traçabilité complète des lots.
Laboratoire de tests professionnel indépendant : un laboratoire indépendant sur site effectue des tests de routine de résistance aux intempéries et de simulation de vieillissement pour vérifier en permanence la durabilité du produit en extérieur.
Documentation de test complète et vérifiable : des copies électroniques et papier de tous les certificats de qualification et rapports de test sont disponibles sur demande.
La plupart des supports de montage réglables standard sur le marché utilisent des structures de charnières simples, ce qui les rend très sensibles au blocage, à la rouille et à la défaillance des limiteurs de réglage lors d'une utilisation extérieure à long terme. En revanche, notre support de style arc est doté d'une structure de charnière améliorée et épaissie en forme d'arc qui assure une répartition uniforme de la charge, empêchant la déformation ou le grippage pendant des années d'utilisation en extérieur. Alors que la plupart des produits concurrents n'offrent que des ajustements à incrément fixe, notre produit permet un ajustement continu et continu entre 5° et 60°, maximisant l'exposition solaire et augmentant les rendements de production d'électricité.
|
Dimension de comparaison |
Supports réglables standards sur le marché (produits concurrents) |
Support PV réglable de type arc Guojian (notre produit) |
|
Structure principale articulée |
Structure de charnière simple ; le stress est concentré ; sujet au coincement ou au grippage en raison de la déformation lors d’une utilisation extérieure à long terme. |
Structure de charnière en arc améliorée, épaissie et brevetée ; le stress est réparti uniformément ; résistant à la déformation et au blocage lors d'un fonctionnement extérieur à long terme. |
|
Capacité de réglage de l'angle |
Réglage en position échelonnée/fixe ; options d'angle limitées ; ne peut pas s'aligner complètement avec l'angle d'incidence solaire optimal. |
Réglage continu en continu (5°–60°) ; suit de manière flexible la lumière du soleil pour maximiser les rendements de production d’énergie photovoltaïque. |
|
Revêtement anticorrosion en acier |
Revêtement fin ; normes anticorrosion faibles ; sujet à la rouille et à la corrosion dans les 3 à 5 ans dans des environnements côtiers chauds et humides. |
Acier Q355/Q235 à haute résistance de norme nationale ; revêtement stable en zinc-aluminium-magnésium (≥120g/m²) ; résistant au brouillard salin et à la corrosion ; très durable pour une utilisation à long terme dans les zones côtières. |
|
Fourniture et personnalisation |
Produits finis standardisés uniquement ; mauvaise prise en charge des modifications non standard ; longs délais de personnalisation. |
Fabricant direct avec une capacité de production de plus de 10 000 tonnes, assurant un approvisionnement stable ; prend en charge une personnalisation étendue pour les tailles non standard et les exigences spécifiques du terrain. |
|
Support technique du projet |
Fourniture uniquement ; n’inclut pas les études techniques du site ni la planification de l’aménagement. |
Les ingénieurs avant-vente effectuent des enquêtes et des consultations sur site ; plans d'implantation gratuits fournis, comprenant des dessins CAO, des données de calcul de charge et des schémas de construction. |
|
Fiabilité à long terme |
Mécanismes de limitation structurels simples ; limiter les fonctions sujettes aux pannes dans les environnements extérieurs avec du vent, du sable et des fluctuations de température. |
Le mécanisme de verrouillage dissimulé assure une fixation sécurisée ; la conception intégrée s'adapte aux conditions extérieures complexes telles que les terrains montagneux, les vasières et les zones côtières. |
1. Assistance technique avant-vente individuelle dédiée : des ingénieurs avant-vente professionnels assurent un suivi dédié du projet, créant des plans préliminaires gratuits pour les dispositions de structure de montage et la sélection de l'angle d'inclinaison en fonction des conditions réelles du site.
2. Livraison complète de la documentation technique : les dessins de construction CAO et les données techniques concernant les calculs de charge mécanique sont fournis lors de la passation de la commande ; Les manuels d'installation papier et numériques sont inclus avec l'envoi.
3. Conseils d'installation multiformat : des conseils d'installation en ligne à distance sont disponibles après expédition, soutenus par des manuels illustrés et des vidéos d'instructions standardisées ; pour les projets à grande échelle ou complexes, le personnel technique peut fournir une assistance en ligne en temps réel pour résoudre les problèmes d'installation.
4. Garantie complète à long terme : Une garantie de 20 ans couvre l’ensemble de l’unité. Nous fournissons des solutions complètes, y compris les réparations et le remplacement de pièces, pour tout problème de qualité structurelle causé par des facteurs non humains pendant la période de garantie.
5. Mécanisme de réponse après-vente efficace : Notre équipe après-vente est en service 16 heures par jour, 7 jours par semaine. Nous fournissons des commentaires sur les demandes de routine dans un délai de 2 heures et fournissons des solutions complètes aux problèmes techniques complexes dans un délai de 24 heures.
6. Assistance technique gratuite à vie pour les clients : nous fournissons des services techniques continus à nos partenaires, y compris une consultation gratuite de bout en bout pour les nouveaux plans de projet.
Il y a trois points essentiels à considérer : Premièrement, la construction des fondations : elle doit tenir compte des calculs de terrain et de charge ; pour les zones montagneuses, assurer la stabilité des fondations sur pieux et pour les zones côtières, mettre en œuvre un ancrage robuste résistant aux vagues. Deuxièmement, les angles d'inclinaison et les mécanismes de verrouillage – les supports réglables ou de suivi nécessitent un verrouillage mécanique après réglage, et les réglages sont strictement interdits en cas de vents violents (vitesses supérieures à 20 à 25 m/s) ou de fortes chutes de neige. Troisièmement, l'entretien de routine : inspectez régulièrement la rouille, la tension des ancrages (critique pour les systèmes de montage flexibles) et les pinces de module pour éviter les microfissures des modules ou l'instabilité structurelle.
Par rapport aux supports fixes, les supports réglables manuellement ou électriquement (avec ajustements d'inclinaison saisonniers) peuvent augmenter la production d'énergie de 5 à 10 % dans les régions de latitudes moyennes à élevées ; les supports de suivi à un seul axe peuvent augmenter la production de 15 à 20 % et les supports de suivi à deux axes de 25 à 30 %. La rentabilité de l'investissement dépend de l'échelle du projet : les projets résidentiels à petite échelle doivent donner la priorité aux supports fixes (en raison de coûts inférieurs), tandis que pour les installations au sol de moyenne à grande taille, le choix dépend de la durée d'ensoleillement locale et des tarifs de l'électricité. Les supports de suivi ou réglables offrent généralement un retour sur investissement dans un délai de 3 à 5 ans.
Les matériaux courants comprennent l'acier au carbone (galvanisé à chaud), l'alliage d'aluminium, l'acier inoxydable et les matériaux polymères (fibre de carbone/aramide). L'acier au carbone est le choix préféré pour les projets terrestres standards en raison de sa rentabilité et de sa résistance à la corrosion. Pour les environnements côtiers, de brouillard salin ou « complémentaires pêche-PV », l'alliage d'aluminium ou l'acier inoxydable est préféré pour améliorer la résistance à la corrosion. Les matériaux polymères conviennent aux emplacements à haute altitude ou aux scénarios nécessitant des structures légères ; bien que les coûts soient plus élevés, ils offrent des avantages significatifs en termes de réduction de poids.
Les systèmes de montage photovoltaïque sont principalement classés en quatre types : supports fixes, supports réglables (manuels/électriques), supports flexibles et supports de suivi (à un ou deux axes). Les supports fixes conviennent aux projets au sol ou sur toit à petite échelle avec des budgets limités et un terrain plat. Les supports réglables sont idéaux pour les régions de latitude moyenne à élevée, car leurs angles d'inclinaison peuvent être modifiés de façon saisonnière pour augmenter la production d'énergie. Les supports flexibles conviennent aux terrains complexes, tels que les zones montagneuses ou les projets « hybrides pêche-solaire », et aux applications à longue portée. Les supports de suivi sont les meilleurs pour les plantes au sol à grande échelle dans les déserts ou les plaines avec un ensoleillement abondant ; bien qu'ils offrent le rendement de production d'énergie le plus élevé, ils entraînent également des coûts et des exigences de maintenance plus élevés.
1. Conception d'emballage modulaire standardisée : les supports de montage solaire réglables en forme d'arc sont démontés en modules et emballés conformément aux normes. Les profilés longs sont fixés avec des sacs tissés épaissis et renforcés par des cerclages en acier ; les petits accessoires, tels que les boulons, les connecteurs et les charnières, sont triés et emballés dans des sacs tissés imperméables séparés avec un étiquetage clair pour éviter toute perte ou mélange.
2. Protection contre la pluie double couche adaptée au transport longue distance : l'ensemble de l'envoi est doté d'une protection résistante à la pluie, capable de résister au transit maritime ou terrestre sur de longues distances et de résister à l'abrasion pendant le chargement/déchargement ainsi qu'aux dommages causés par la pluie et l'humidité.
3. Compatible avec plusieurs modes de transport : les marchandises peuvent être expédiées directement sur le site du projet par camion ou emballées dans des conteneurs pour répondre aux exigences d'exportation à l'étranger.
4. Expédition directe depuis notre propre usine avec des délais de livraison flexibles et contrôlables : les expéditions proviennent directement de notre usine de fabrication à Tianjin ; les articles aux spécifications standard sont disponibles en stock...
– Les commandes sont expédiées sous 7 jours ; les calendriers de production pour les commandes personnalisées à grande échelle peuvent être négociés pour confirmer les délais de livraison.
5. Processus d'expédition entièrement visible pour une vérification facile : pour chaque expédition, nous fournissons des photos en temps réel du processus de chargement et un manifeste de fret détaillé. Les articles sont comptés et vérifiés pièce par pièce avant le chargement, et la documentation/images sont partagées avec le client pour faciliter un contrôle facile à la réception.
