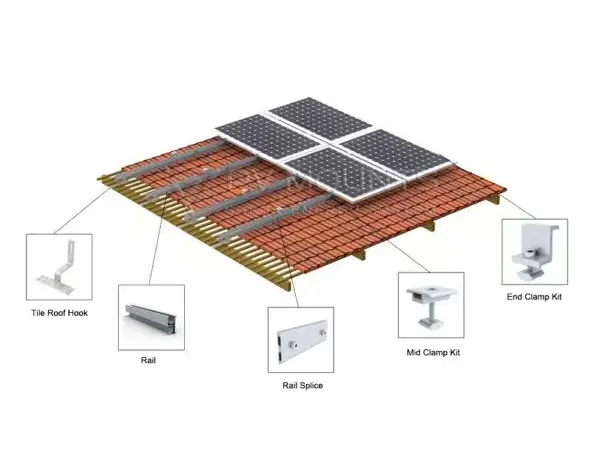

Le crochet de toit solaire fourni par le fabricant Guojian peut être installé sans pénétrer dans la couche imperméable, évitant ainsi le risque de fuite du toit à la source. Combiné avec nos rails de guidage à rainure en forme de C dédiés, le système permet une installation légère, sûre et fiable. Avec notre propre ligne de production d'emboutissage d'accessoires de toiture et des certifications complètes « trois systèmes », nous possédons une vaste expérience dans les domaines photovoltaïques distribués sur les toits et fournissons des services pour des projets industriels et résidentiels à travers le pays.
Les crochets Guojian sont livrés en standard avec des coussinets imperméables épaissis en EPDM. Les points de fixation s'alignent avec la couche structurelle du toit, transférant la charge aux pannes ou poutres en bois sous-jacentes ; les carreaux servent uniquement de revêtement et ne supportent aucun poids, éliminant ainsi le risque de fuite par les trous de pénétration. Les tests sur le terrain dans les zones côtières pluvieuses et les régions du sud avec des saisons de pluies prolongées (pluies de prunes) n'ont montré aucune fuite sur cinq ans.
Nous proposons plusieurs séries de produits : les crochets pour tuiles réglables s'adaptent à diverses tuiles en terre cuite courbées, tandis que les pinces en acier de couleur conviennent aux toits en acier trapézoïdal ou ondulé. Des moules personnalisés peuvent être créés en fonction de types de tuiles et de pentes de toit spécifiques, éliminant ainsi le besoin de meulage ou de découpe sur site.
Les crochets galvanisés standard utilisés à l’intérieur des terres ont tendance à rouiller et à se briser en 3 à 5 ans. Nous proposons de l'inox 304 pour les toitures standards et de l'inox 316 spécifiquement pour les zones industrielles bord de mer ou zones industrielles salines-alcalies. Notre option d'acier au carbone zinc-aluminium-magnésium offre un rapport qualité-prix supérieur, avec un revêtement auto-cicatrisant sur les bords coupés et des tests au brouillard salin de 1 000 heures sans montrer de taches de rouille.
Le corps du crochet est fabriqué à partir de tôle épaissie (2,0 à 3,0 mm) et formé par estampage intégré, éliminant les points faibles causés par les joints. Il a passé avec succès les tests mécaniques pour une pression du vent de 60 m/s et une charge de neige de 1 000 N/m². Les installations à grande échelle dans les zones côtières du sud-est sujettes aux typhons et les installations industrielles enneigées du nord n'ont montré aucun cas de relâchement ou de déformation.

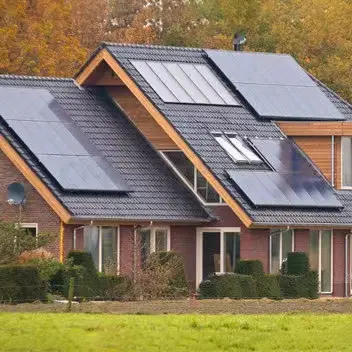

Convient aux maisons rurales et aux villas auto-construites avec des toits vitrés ou en tuiles de ciment, ainsi qu'aux systèmes photovoltaïques résidentiels à petite échelle (3 à 10 kW). Le crochet de toit solaire n'ajoute pas de charge excessive au toit et l'installation préserve l'apparence d'origine des tuiles, ce qui les rend idéales pour les projets de rénovation photovoltaïque à l'échelle du village.
Solutions photovoltaïques distribuées pour les toits en acier trapézoïdal et ondulé des usines, des entrepôts logistiques et des parcs industriels. Les options incluent des crochets pénétrants et des pinces non pénétrantes, conçus pour préserver l'intégrité de la garantie originale d'étanchéité du toit ; adapté aux centrales électriques sur toit à grande échelle allant de centaines de kilowatts à plusieurs mégawatts.
Intégration photovoltaïque pour les bâtiments de zones pittoresques avec des tuiles de style antique, des conversions de toits en béton plats en pente et des vérandas. Des crochets personnalisés à profil bas et ultra-minces sont utilisés pour conserver l'esthétique d'origine du bâtiment.
Des crochets de toit réglables en acier inoxydable de Guojian ont été utilisés sur tous les toits résidentiels en tuiles vernissées, spécifiquement adaptés aux tuiles courbées en terre cuite typiques de la région de Lingnan. Aucun bris de carrelage ne s'est produit lors de l'installation et trois années de fonctionnement n'ont montré aucun rapport de fuite ou de corrosion ; le projet a été présenté comme une démonstration au niveau provincial de l'architecture intégrée au photovoltaïque.
Des crochets de toit personnalisés à hauteur étendue ont été utilisés pour les toits d'usines en acier courbés afin de répartir les charges ponctuelles ; la conception a réussi la vérification locale de la charge des typhons. Le système génère en moyenne 1,3 million de kWh par an, l'étanchéité du toit restant intacte et sans fuite.
Crochet de toit solaire personnalisé conçu pour les toits en tuiles plates d'Asie du Sud-Est, exporté avec des kits complets de profilés de montage. Le projet couvre plus d'un millier de toits résidentiels et est adapté au climat local à haute température et à fortes précipitations.
La base du crochet doit être ancrée aux pannes de toiture (bois ou acier) ou aux poutres en béton. L'ancrage uniquement sur les carreaux ou sur la couche d'étanchéité de surface est interdit afin d'éviter la fissuration ou le détachement des carreaux provoqués par des charges à long terme.
Nettoyez la poussière après le perçage, injectez un produit d'étanchéité résistant aux intempéries dans le trou et fixez l'ensemble avec un joint étanche EPDM. Après avoir repositionné les tuiles, conservez la pente de drainage d'origine et assurez-vous que les canaux de drainage du toit ne sont pas obstrués.
Chaque module photovoltaïque est associé à 2 à 4 crochets de toit ; La densité des crochets doit être augmentée pour les pentes de toit supérieures à 25° ou dans les zones côtières soumises à de fortes charges de vent. L’installation doit strictement respecter les dessins de répartition des charges que nous avons fournis.
1) Assurance de qualification : un ensemble complet de certifications – ISO9001 (qualité), ISO14001 (environnement) et ISO45001 (santé au travail) – ainsi qu'un certificat d'entreprise de crédit de niveau 3A et des rapports d'inspection des matériaux d'usine sont fournis avec l'expédition pour répondre aux exigences des appels d'offres.
2) Assurance du contrôle qualité : inspection de la qualité en quatre étapes : test des matières premières entrantes, vérification dimensionnelle du poinçonnage CNC, échantillonnage au brouillard salin anticorrosion et tests de simulation de charge mécanique. Chaque lot de produits est traçable pour éliminer les écarts dimensionnels et les défauts de revêtement.
3) Assurance de livraison : les contrats de fourniture spécifient des dates de livraison claires, avec des pénalités appliquées en cas de retard ; 10 000 tonnes de stock aux spécifications standards sont maintenues et les projets urgents reçoivent la priorité de production.
4) Assistance technique sur site : des ingénieurs peuvent être envoyés pour fournir des conseils d'installation sur site pour des projets nationaux à grande échelle (niveau mégawatt) ; pour les projets à l’étranger, nous fournissons une documentation technique entièrement en anglais et des instructions vidéo à distance.
5) Assistance O&M à long terme : pour les centrales photovoltaïques plus anciennes qui fonctionnent depuis des années, nous proposons des crochets de remplacement et des accessoires matériels à prix réduit, ainsi que des conseils techniques pour l'entretien et la réparation du système photovoltaïque sur toit.
