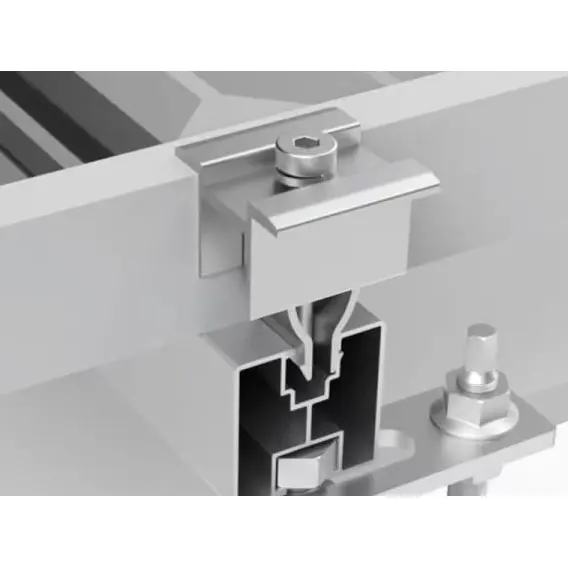

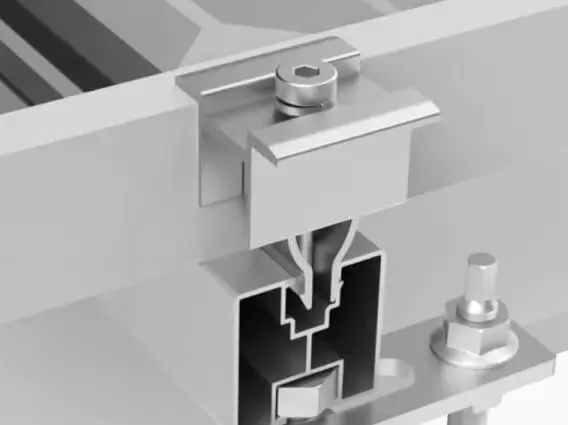

Raccord à pression pour montage solaire

Les raccords à pression pour montage solaire fournis par Guojian conviennent aux cadres photovoltaïques allant de 30 mm à 55 mm et sont parfaitement compatibles avec les rails de guidage en acier de type C, de type Z, de type U et en zinc-aluminium-magnésium produits par notre usine. La surface est traitée par anodisation, offrant une excellente résistance à la corrosion et convient à divers scénarios d'application tels que les centrales électriques au sol, les systèmes distribués sur les toits et les projets complémentaires photovoltaïques agricoles.

Avantages principaux du produit

1. Solution OEM intégrée avec des spécifications parfaitement adaptées aux composants

2. Construction monobloc en alliage d'aluminium extrudé 6005-T5 pour une résistance structurelle élevée

3. Coussinets de rembourrage EPDM résistants aux intempéries pour protéger les cadres des modules

4. Large plage de serrage compatible avec tous les types de modules PV

5. Finition anodisée pour une résistance durable à la corrosion et une durabilité extérieure

6. Comprend des attaches anti-desserrage en acier inoxydable 304 pour éviter la rouille et le grippage

7. Produit en série sur des lignes automatisées, garantissant un approvisionnement stable pour les projets à grande échelle

Scénarios d'application

1. Centrales photovoltaïques au sol à grande échelle

Bases photovoltaïques à grande échelle de classe mégawatt dans les plaines, les zones montagneuses ou les déserts ; associé à des rails en C galvanisés à chaud ou revêtus de Zn-Al-Mg ; utilise des pinces centrales et des pinces d'extrémité pour un montage sécurisé du réseau avec une excellente résistance au vent, à la neige et à la charge.

2. PV sur toit commercial et industriel (C&I)

Le raccord à pression pour montage solaire est projeté sur des tuiles en acier de couleur ou sur des toits plats en béton ; les pinces légères en aluminium réduisent la charge globale sur le toit ; compatible avec diverses configurations de tableaux ; installation facile sans compromettre l’étanchéité du toit.

3. Projets photovoltaïques éco-complémentaires

Stations photovoltaïques agrivoltaïques, photovoltaïques de pêche, photovoltaïques pastorales et de champs de sel ; Les rails en Zn-Al-Mg associés à des pinces en aluminium résistantes à la corrosion résistent aux sols salins et alcalins et aux environnements très humides (par exemple au-dessus des étangs à poissons).

4. Carports photovoltaïques et serres intelligentes

Carports photovoltaïques à structure métallique et serres photovoltaïques agricoles ; compatible avec les supports à inclinaison et de suivi réglables ; utilisation flexible de pinces longues et courtes pour ajuster l’espacement des modules.

5. Projets photovoltaïques à l'étranger

Projets photovoltaïques résidentiels et C&I en Asie du Sud-Est, en Europe et en Afrique ; Manuels d'installation en anglais disponibles ; spécifications de résistance à la corrosion adaptées aux climats pluvieux ou côtiers ; Kits de système de montage complets disponibles pour l'exportation.

Directives d'installation et d'utilisation

1. Respect strict des spécifications de couple

Couple < 18 N·m : Force de serrage insuffisante ; les modules peuvent glisser ou générer du bruit en cas de vents violents. Couple > 25 N·m : une pression excessive déforme le cadre du module, provoquant des microfissures dans le verre et une dégradation ultérieure de la puissance de sortie.

2. N'omettez pas les coussinets de rembourrage en EPDM

Le contact direct métal sur métal sans tampon raye le cadre anodisé et provoque une corrosion électrochimique ; L'infiltration à long terme de l'eau de pluie entraîne la rouille et l'endommagement du cadre.

3. Ne mélangez pas les attaches de différents matériaux

Les pinces en aluminium ne doivent pas être associées à des boulons en acier au carbone ; le contact entre l'aluminium et le fer en présence d'eau de pluie provoque une corrosion électrochimique, conduisant à court terme à des fixations grippées ou cassées.

4. Ne pas couper ni meuler les corps de serrage sur site

Le meulage endommage la couche anodisée anticorrosion, provoquant une rouille rapide des bords coupés ; si des ajustements de taille sont nécessaires, demandez à l’avance des pièces non standard sur mesure à l’usine.

5. Compatibilité de l'épaisseur du cadre du module

Évitez strictement d'utiliser des pinces à poignée étroite sur des cadres trop épais ; cela crée un espace entre la pince et le cadre, concentrant les contraintes et écrasant probablement le module.

6. Installation à basse température ou par temps humide

L'installation n'est pas recommandée. Raccord à pression pour montage solaire lorsque les températures sont inférieures à 0°C ; les basses températures durcissent le tampon EPDM, réduisant les performances d'amortissement et risquant d'endommager le cadre du module. Assurez-vous que les tuiles et les rails de montage sont secs avant l'installation après une pluie.

7. Inspection et maintenance après installation

Effectuer des inspections de routine tous les six mois ; réinspecter tous les trois mois pour les projets côtiers ou solaires de pêche. Effectuez des contrôles complets du serrage des boulons et du vieillissement des plaquettes après des typhons ou de fortes tempêtes de neige.

8. Exigences de stockage et de protection

Conservez les pinces non installées dans un entrepôt sec à l'intérieur de cartons scellés et résistants à l'humidité ; Évitez l'exposition directe au soleil ou à la pluie pour éviter un vieillissement prématuré et une défaillance des patins en caoutchouc.
