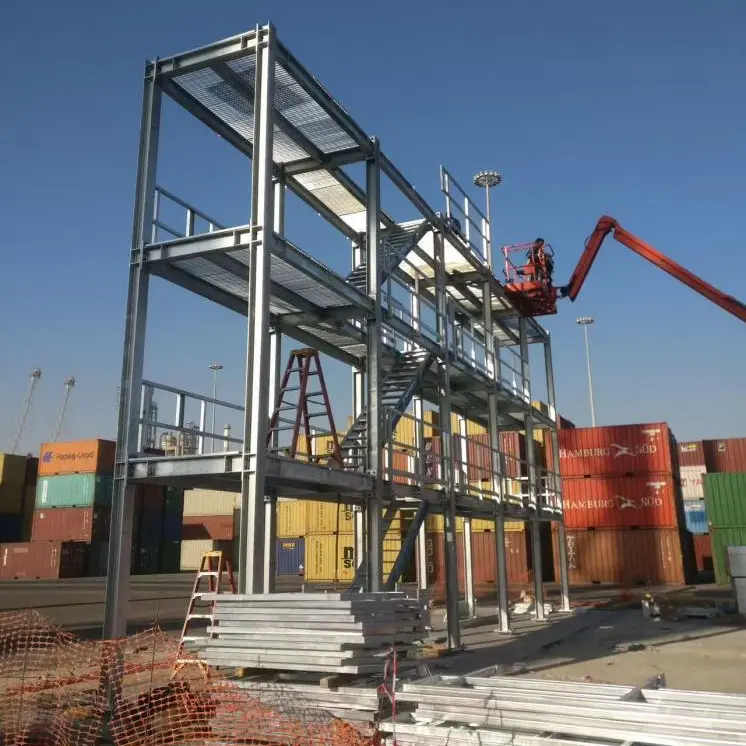

La structure en acier à ossature produite par le fournisseur Guojian est un système porteur composite comprenant des colonnes principales, des poutres porteuses, des contreventements latéraux et des joints de connexion. La fabrication est principalement réalisée en usine, suivie d'un assemblage boulonné sur site.
• Conception personnalisée non standard : au lieu d'utiliser des modèles disponibles dans le commerce, la disposition du cadre est planifiée en fonction des dimensions de l'équipement, de la capacité de charge et des conditions d'installation du site pour répondre aux exigences spécifiques du projet.
• Préfabrication intégrée en usine : la découpe, le perçage, le soudage et le renforcement des joints sont tous effectués en interne, minimisant ainsi le travail à chaud (soudage) sur site et réduisant les risques de construction.
• Structure d'assemblage modulaire : les composants sont décomposés en unités indépendantes et assemblés sur site à l'aide de fixations ; cela facilite le démontage et le transport, que ce soit pour une livraison nationale ou une exportation en conteneur.
• Options anticorrosion flexibles : les processus de protection des surfaces sont adaptés à des environnements spécifiques, tels que les usines intérieures, les sites extérieurs ou les zones côtières/salées, équilibrant la durée de vie et les coûts d'approvisionnement.
• Application de projet polyvalente : convient à un large éventail d'utilisations, notamment les supports porteurs pour équipements industriels, les cloisons d'usine, les nouvelles infrastructures énergétiques et les projets de construction modulaire à l'étranger.
La structure en acier à ossature métallique utilise des joints poutre-colonne comme unités principales de transfert de charge, transmettant uniformément les charges aériennes à la fondation via les colonnes, tandis que le contreventement diagonal améliore la stabilité latérale globale et la résistance au balancement.
Contrairement aux simples supports, ce système met l’accent sur l’intégrité structurelle collective plutôt que de compter sur un seul membre pour supporter la charge. Sa conception modulaire permet un assemblage complet ou un transport sous forme de composants individuels ; en outre, le cadre peut être modifié ou réaménagé localement pour s'adapter aux futures extensions du projet ou aux mises à niveau des équipements, éliminant ainsi le besoin de démolition et de reconstruction totales et offrant une plus grande flexibilité opérationnelle.
Nous évitons les modèles fixes, mais configurons plutôt la disposition du cadre en fonction des dimensions de l'équipement, des conditions du sol et des poids de charge pour garantir un ajustement parfait entre le produit fini et le site d'installation.
Des raidisseurs sont ajoutés aux connexions poutre-colonne critiques pour optimiser la répartition des contraintes ; cela minimise la déformation et le balancement causés par les vibrations de l'équipement ou les vents violents, garantissant ainsi un fonctionnement plus stable.
Tous les processus de fabrication sont réalisés en usine, seul l'assemblage boulonné étant effectué sur site ; cela minimise les travaux à chaud, réduit les risques pour la sécurité et raccourcit le calendrier global du projet.
Les unités peuvent être démontées et emballées en tant que composants individuels ; cela maximise l'utilisation de l'espace pour le transport national par camion et l'expédition de conteneurs à l'étranger, réduisant ainsi les coûts logistiques.
Les solutions de traitement de surface sont sélectionnées en fonction de conditions environnementales spécifiques, telles que les zones intérieures, extérieures ou côtières salines-alcalies, afin d'équilibrer la durée de vie et les coûts d'approvisionnement.
La structure modulaire facilite les futures mises à niveau des équipements ; des poutres et des colonnes peuvent être ajoutées ou la charpente partiellement modifiée tandis que la charpente principale reste réutilisable.
• Principaux matériaux : poutres en H, sections creuses rectangulaires (RHS), profilés en acier et cornières ; disponible dans des matériaux de base de différentes résistances (par exemple, Q235B, Q355B).
• Composants auxiliaires : plaques de connexion fabriquées sur mesure, goussets de renforcement, encastrements de positionnement et ensembles de fixations correspondants.
Scénarios d'application : cadres porteurs pour les grands équipements industriels, charpentes internes en acier pour les cloisons d'usine, cadres de support extérieurs pour les enceintes électromécaniques, cadres en acier pour les équipements de projets photovoltaïques, cadres d'outillage d'entrepôt et supports d'équipement préfabriqués pour les projets à l'étranger.
1. Alignement des exigences : collectez les paramètres de charge, les dimensions de l'équipement et les conditions du site ; confirmer les dessins et les plans.
2. Vérification des matériaux entrants : vérifiez les certificats de matériaux et vérifiez sur place l'épaisseur réelle des plaques et des profilés.
3. Usinage CNC de précision : découpe, perforation et biseautage pour garantir l'interchangeabilité et la précision des composants.
4. Assemblage, soudage et renforcement : Assembler les poutres et les colonnes ; renforcer les joints critiques par soudage ; meuler tous les cordons de soudure.
5. Prétraitement de surface : éliminez les bavures de soudure et la calamine ; préparer les surfaces pour les processus anticorrosion ultérieurs.
6. Traitement anticorrosion : Appliquer des procédés de protection de surface adaptés à l'environnement du projet.
7. Correction et inspection du produit fini : Corriger la déformation induite par le soudage ; vérifier les dimensions hors tout et la qualité des soudures.
8. Marquage et emballage : appliquer les numéros d'identification ; emballage en ensembles ; inclure les connecteurs et les étiquettes d'installation correspondants.
1. Assistance à la planification préliminaire : Si les clients ont des paramètres d'équipement mais pas de dessins complets, notre équipe technique peut optimiser les dispositions du cadre et générer des plans de fabrication ; si des dessins sont fournis, nous fabriquons précisément selon les spécifications.
2. Sélection spécifique au projet : faites la distinction entre les environnements intérieurs à faible charge, extérieurs à forte charge et hautement corrosifs pour correspondre aux spécifications des matériaux de base et aux programmes de protection, en évitant les surspécifications inutiles.
3. Mises à jour des progrès en temps réel : fournissez des photos réelles pendant les étapes de soudage et de finition pour un partage facile avec les parties prenantes du projet du client.
4. Documentation complète : Fournissez des certificats de qualité des matériaux et des dossiers d'inspection des composants ; compiler la documentation spécifique à l'exportation pour les projets internationaux, selon les besoins.
5. Assistance technique d'installation : fournissez des instructions d'assemblage, proposez des conseils en ligne sur les défis d'assemblage et donnez des conseils professionnels sur le stockage et le levage.
6. Modèles de coopération flexibles : prend en charge les commandes de projets en gros ainsi que le prototypage en petits lots pour les cadres d'équipement.
1. Concentrez-vous sur les détails du renforcement des joints structurels : Nous regardons au-delà des simples dimensions des profilés pour optimiser les connexions poutre-colonne, évitant ainsi de futures fissures au niveau des joints.
2. Implication précoce dans des projets personnalisés : nous vérifions les exigences de charge et les conditions du site, en proposant de manière proactive des suggestions d'optimisation si des défauts de conception sont détectés.
3. Équilibrer coût et longévité : nous sélectionnons les spécifications en fonction de l'environnement d'exploitation réel plutôt que de simplement choisir par défaut la configuration la plus élevée.
4. Emballage organisé : les composants sont clairement numérotés et regroupés par ensemble, permettant un assemblage direct à la livraison et minimisant le temps de tri.
5. Optimisé pour l'exportation : Nous prenons soigneusement en compte les dimensions des conteneurs et concevons les composants du cadre pour maximiser l'utilisation de l'espace, aidant ainsi les clients à économiser sur les frais d'expédition.
R : Oui. Fournissez simplement les dimensions de l'équipement (L/W/H), les exigences de charge et les conditions du site d'installation ; notre équipe technique élaborera un plan de fabrication et procédera à la production après votre approbation.
R : Oui. Nos cadres modulaires permettent l'ajout de composants ou de modifications structurelles sans nécessiter un démontage complet, ce qui les rend adaptables aux mises à niveau des équipements.
R : Oui. Les composants peuvent être démontés et emballés pour l'expédition ; nous fournissons une documentation complète concernant les matériaux et les inspections pour répondre aux exigences de dédouanement à l'étranger et d'acceptation du projet.
R : Sur la base des données de charge que vous fournissez, nous calculons la capacité portante sûre en analysant les spécifications des profils et les structures de joint, garantissant ainsi la sécurité opérationnelle.
