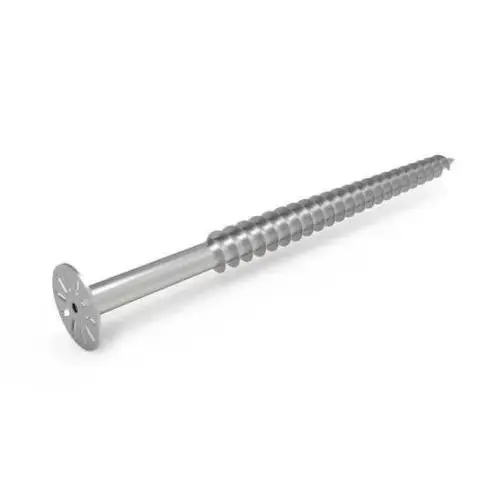

Notre solution de fondation avec ancrage à vis au sol de l'usine de Guojian résout efficacement de nombreux problèmes des fondations en béton traditionnelles, tels qu'une longue période de construction, une perturbation importante du sol et une restauration difficile du site. Chaque pieu a des performances stables de résistance à la compression et au soulèvement et convient à diverses conditions géologiques complexes telles que l'argile, les sols sableux et le remblai. Nous fournissons des services complets comprenant une conception technique détaillée, des rapports d'inspection par des tiers, une livraison progressive et des conseils techniques sur site pour réduire le coût total du cycle de vie du projet.
• Il ne s'agit pas d'un montage générique et standardisé : bien que les pieux vissés sur le marché puissent sembler similaires, leurs capacités portantes réelles peuvent varier plusieurs fois en fonction des conditions telles que le remblai, les pentes montagneuses ou le sol salin-alcalin. S'appuyant sur une vaste expérience des projets nationaux d'énergie renouvelable, nous personnalisons les paramètres, tels que le pas des pales, le diamètre des pales et l'épaisseur de la paroi des tuyaux, en fonction des caractéristiques spécifiques de cisaillement du sol, plutôt que d'appliquer une spécification « taille unique » à diverses conditions géologiques.
• Méthode d'installation à sec sans béton : Installée en vissant mécaniquement le pieu dans le sol, cette méthode élimine le besoin d'excavation, de coffrage, de coulage du béton et de cure. Le pieu peut soutenir la superstructure immédiatement après l'installation, ce qui le rend idéal pour les projets urgents, tels que les installations photovoltaïques (PV) nécessitant une connexion rapide au réseau.

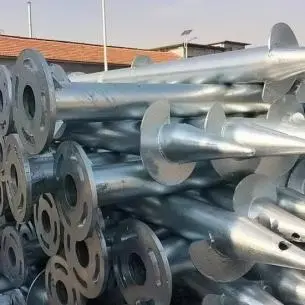

• Compatibilité polyvalente avec les superstructures : les dessus de pieux peuvent être équipés de divers connecteurs, tels que des brides ou des plaques de connexion, pour s'interfacer directement avec les systèmes de montage photovoltaïque, les colonnes d'abris de voiture, les bases d'unités de stockage d'énergie et les structures de clôture en acier léger, permettant un assemblage rapide des fondations et de la superstructure.
• Ecologique et recyclable : Le procédé ne génère aucun déchet solide de béton. Lors d'une modification du projet, d'un déplacement ou d'un déclassement, les pieux peuvent être dévissés et extraits intacts, préservant ainsi au maximum le paysage de surface d'origine ; cela les rend adaptés aux sites strictement réglementés tels que les réserves écologiques et les zones forestières de montagne.
• Contrôle proactif des risques : nous proposons des tests d'échantillons et une sélection préliminaire de modèles basés sur les rapports d'études géologiques fournis par le client, aidant ainsi à éviter des reprises coûteuses causées par des problèmes tels que le glissement des pieux ou une capacité portante insuffisante.
La capacité portante des pieux vissés ne dépend pas seulement du frottement entre la paroi du tube d'acier et le sol ; il fonctionne grâce à un mécanisme synergique en trois parties : friction de l'arbre + résistance d'appui des lames hélicoïdales + force d'emboîtement/verrouillage entre les lames et le sol. 1. Le couple de sortie de la plate-forme de forage entraîne l'ensemble du pieu hélicoïdal à se visser dans le sol à une vitesse constante ; les lames hélicoïdales coupent et compriment le sol environnant, créant des disques de sol compactés au-dessus et au-dessous des lames.
2. Les charges verticales venant du haut sont supportées par ces disques de sol compactés ; dans des conditions de soulèvement, les lames s'ancrent fermement dans le sol sous-jacent, empêchant le pieu d'être directement retiré.
3. Les charges de vent horizontales sont neutralisées par la retenue latérale fournie par l'interaction entre la paroi du puits de pieu et le sol environnant.
Aperçu pratique : le pas de la lame doit être adapté au couple de l'appareil de forage. Si le pas est trop grand, un équipement à faible couple ne peut pas enfoncer le pieu ; si le pas est trop petit, l'installation est lente et la couche de sol d'origine est perturbée, ce qui réduit en réalité la capacité portante du pieu, un détail souvent négligé par les pieux hélicoïdaux bon marché du marché.
Les vis d'ancrage au sol sont des composants souterrains dissimulés qui ne peuvent pas être inspectés visuellement après l'installation ; par conséquent, un contrôle qualité doit être mis en œuvre pendant la phase de production. Guojian utilise une chaîne de contrôle qualité complète de bout en bout :
1. Vérification des matériaux entrants : les certificats de matériaux sont vérifiés pour chaque lot de matières premières de tuyaux en acier, et l'épaisseur de paroi et la limite d'élasticité sont vérifiées par endroits pour empêcher les tuyaux de qualité inférieure ou à paroi mince d'entrer en production.
2. Découpe et redressage CNC : les tuyaux sont coupés à des longueurs fixes et redressés ; une courbure excessive du corps du pieu compromettrait directement la verticalité lors de l'installation.
3. Formation de pales hélicoïdales et soudage d'assemblage : les pales sont roulées à l'aide de moules spécialisés pour assurer un pas uniforme ; le soudage complet continu est utilisé à la place du soudage par points intermittent ; les soudures sont rectifiées pour éliminer la porosité et les soudures à froid (les soudures à froid sont une cause fréquente de rupture de pieux dans des conditions de vent violent).
4. Galvanisation à chaud : respect strict de la norme GB/T 13912, impliquant le décapage, le fluxage, l'immersion dans le zinc à 450–460°C et la passivation ; l'épaisseur moyenne du revêtement de zinc est ≥85 μm, avec des options pour des revêtements plus épais pour les environnements salins-alcalis ou côtiers.
5. Inspection finale et expédition : contrôle de l'apparence visuelle, contrôles ponctuels de l'épaisseur du revêtement de zinc et nouvelle mesure des dimensions critiques ; des rapports sur les matériaux et des dossiers d'inspection de galvanisation peuvent être fournis sur demande pour les commandes groupées.
Avertissement : certains produits bon marché sur le marché utilisent une galvanisation à froid ou une galvanisation partielle seulement ; ceux-ci peuvent rouiller dans les 2 à 5 ans suivant leur installation souterraine, compromettant directement l'intégrité structurelle de la fondation.
1. Fondations de montage photovoltaïque : donner la priorité aux lames hélicoïdales continues ; dans les zones remblayées, assurez-vous que les lames reposent sur une couche de sol stable et compactée plutôt que sur un remblai meuble.
2. Fondations des abris d'auto photovoltaïques : les abris d'auto sont soumis à des charges de vent importantes ; privilégiez les pieux vissés de grand diamètre et à parois épaisses associés à des plaques de connexion à brides renforcées, et évitez les pieux légers et de petites spécifications. 3. Fondations de clôtures/garde-corps : principalement soumises à des charges latérales ; se concentrer sur le contrôle de la profondeur d’encastrement pour améliorer la stabilité latérale ; des spécifications rentables conviennent.
4. Zones côtières salines-alcalies : les produits standard galvanisés à froid ne conviennent pas ; des revêtements épaissis galvanisés à chaud sont nécessaires pour retarder la corrosion et la dégradation souterraines.
• Projet PV au sol en montagne : utilisation de pieux vissés de 114 mm de diamètre pour remplacer les fondations indépendantes traditionnelles en béton, réduisant considérablement les travaux de terrassement ; la durée globale de construction des fondations a été raccourcie de 60 %, respectant ainsi les délais de raccordement au réseau.
• Projet d'abri de voiture photovoltaïque en usine : utilisation de pieux vissés à brides personnalisés et à hauteur étendue ; aucun coulage de béton sur site n'était nécessaire, car les colonnes en acier étaient directement boulonnées aux pieux, raccourcissant ainsi le cycle d'installation sur site.
• Projet de clôture de zone de contrôle écologique : Une fois terminé, tous les pieux vissés ont été dévissés et récupérés, ne laissant aucun résidu de béton à la surface et répondant aux normes d'acceptation de restauration du site.
R : Guojian (Tianjin) Steel exploite ses propres lignes de traitement et prend en charge à la fois l'échantillonnage en petits lots et la fourniture de projets à grande échelle pour les pieux vissés ; le MOQ est de 30 tonnes.
R : Oui, des échantillons sont disponibles ; les spécifications standard sont expédiées dans un délai de 3 à 5 jours, tandis que les échantillons personnalisés non standard prennent 7 à 10 jours ouvrables.
R : Les spécifications standard du marché sont livrées dans un délai de 3 à 7 jours ; les personnalisations non standard (impliquant le diamètre des tuyaux, les volées ou les connecteurs) prennent 7 à 12 jours ouvrables ; une livraison progressive peut être négociée pour les commandes importantes.
R : Pour les commandes groupées, nous fournissons des certificats de matériaux de tuyaux en acier et des dossiers de tests de galvanisation pour la documentation et l'acceptation du projet.
R : Les grandes couches de roches solides ne conviennent pas à une installation directe ; pour les couches de roches ou de graviers altérées, des pieux renforcés peuvent être utilisés, sous réserve d'une évaluation de faisabilité basée sur les données géologiques fournies.
R : La garantie couvre les matières premières et le processus de soudage/fabrication ; la durée de vie concernant la corrosion souterraine dépend du traitement anticorrosion et des niveaux locaux de pH du sol (une mise à niveau vers un revêtement galvanisé plus épais est recommandée pour les environnements salins-alcalis côtiers).

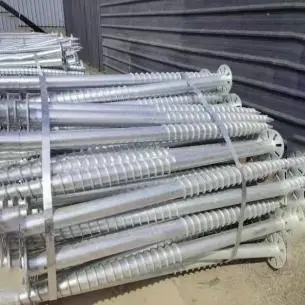

• Emballage : livré avec un cerclage en acier pour éviter toute déformation due à l'impact pendant le transport ; les brides et les plaques de connexion sont emballées séparément.
• Expédition : chargement de conteneurs disponible ; listes de colisage fournies.
• Support technique : directives d'installation écrites fournies ; pour les grands projets, des briefings techniques en ligne sont disponibles pour expliquer le couple de battage de pieux, le contrôle de verticalité et les critères d'acceptation ; une aide à la coordination des ressources de construction est également disponible.
